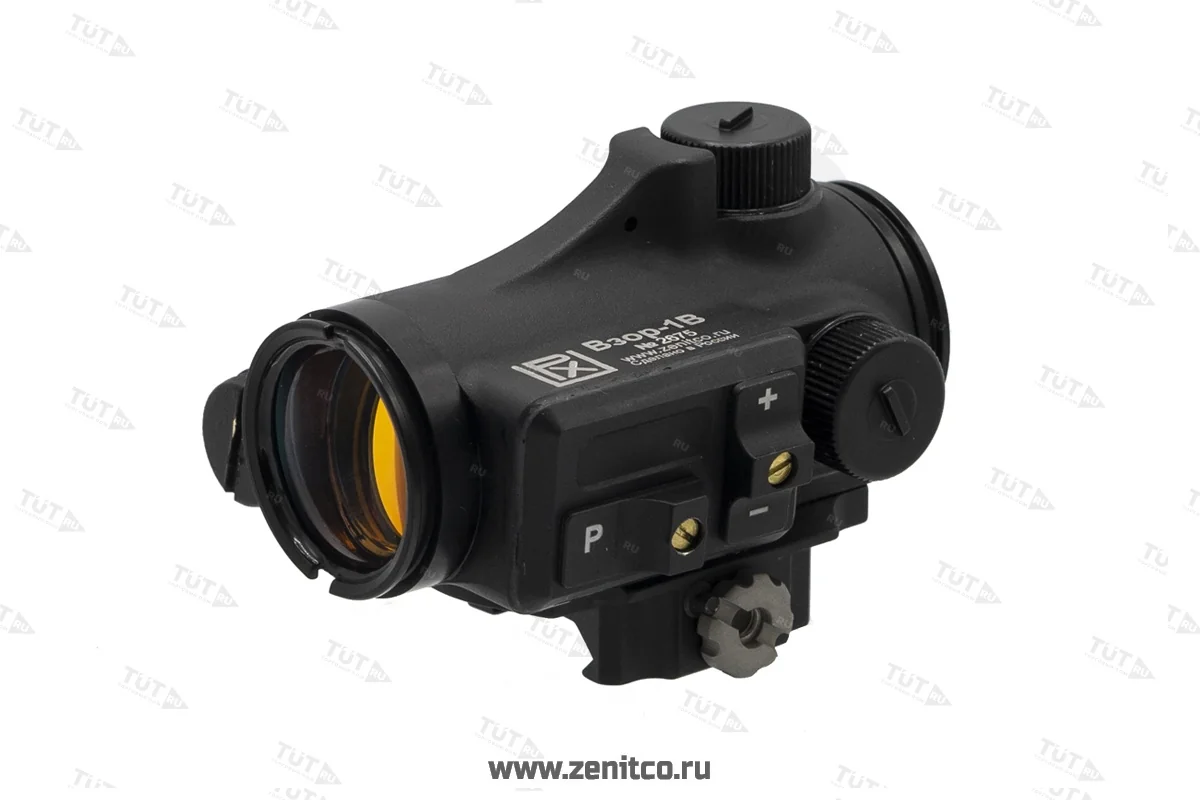

Коллиматорный прицел "ВЗОР-1В"

Коллиматорный прицел "Взор-1В" предназначен для облегчения прицеливания на малых и средних дистанциях.

 Изделие устанавливается на различные типы стрелкового (охотничьего) оружия на планку Пикатинни или направляющую Базис.

 Изделие может использоваться под водой на глубине 20м.



Технические характеристики:

Увеличение	1х
Диаметр объектива (линзы)	22мм
Размер  прицельной марки (точка)	1МОА
Размер  прицельной марки (окружность)	34МОА
Совместимость с ПНВ	Да
Регулировка	1клик=1МОА
Яркость прицельной марки	10 уровней

Тип элемента питания:
Тип элемента питания: батарейка ААА, 1,5 В. Допустимо использование аккумулятора ААА, 1,2 В.

Срок непрерывной работы на одном элементе питания:

•  1 год – при условии режима «точка» в средней яркости;
•  60 часов – при условии режима «точка и окружность» в максимальной яркости

Показатели действительны при комнатной температуре и надлежащем качестве элемента питания.

В изделие заводом-изготовителем установлена батарейка.

Диапазон температур окружающего воздуха: от -50 до +60° С.

Водостойкость: допускается погружение в воду максимум на 20 м.

Материалы:

•  Прицел: Сплав алюминия Д16Т
• Крепежные платформы : Сплав алюминия Д16Т со стальными элементами

• Крышки для линз : Полимер

Масса (без элемента питания, установочной платформы и защитных крышек) : 111+2 гр

Габаритные размеры (без установочной платформы и защитных крышек) : (69х52х39)+2 мм

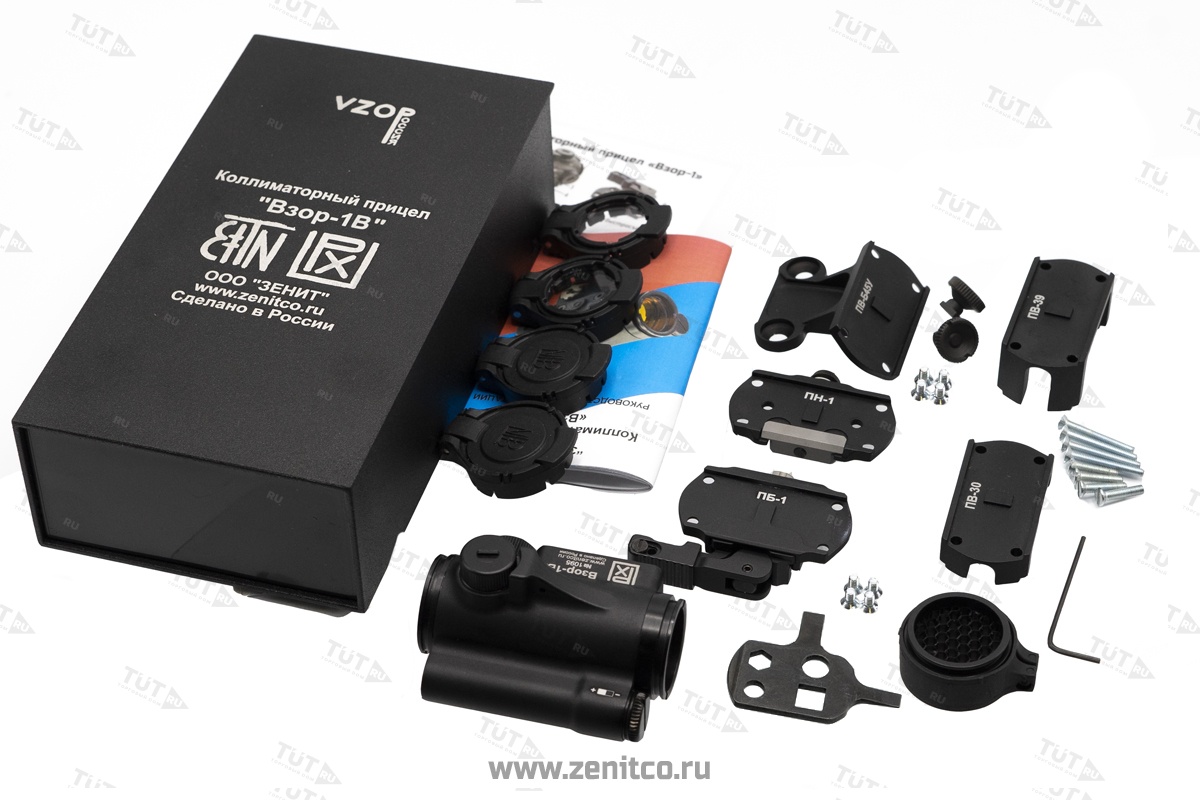

Комплектность поставки:

Коллиматорный прицел «Взор-1В»	1
Элемент питания	1
Проставка ПБ-1	1
Проставка ПВ-30	1
Проставка ПВ-39	1
Платформа низкопрофильная ПН-1	1
Платформа установочная ПВ-Б45У	1
Защитные крышки для линз	4
Противобликовая бленда	1
Руководство по эксплуатации	1
Краткое руководство по эксплуатации	1
Упаковка – металлический короб	1

Прицельная марка:

• красного цвета
• регулируется по форме и яркости

• возможны три варианта формы прицельной марки:


          Окружность и точка                             Окружность                                      Точка


Коллиматор «Взор-1В» совместим с различными установочными платформами производства ООО «Зенит».

Несколько из них входят в комплект изделия, остальные приобретаются отдельно.

Платформы позволяют устанавливать коллиматорный прицел на различной высоте, с быстросъемом, без быстросъема, на планку Пикатинни, на направляющую Базис.

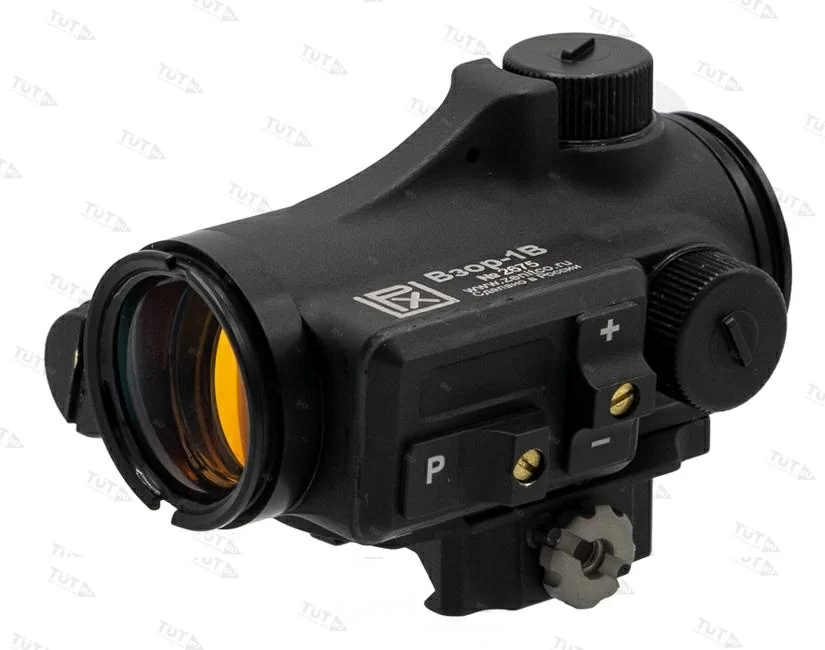

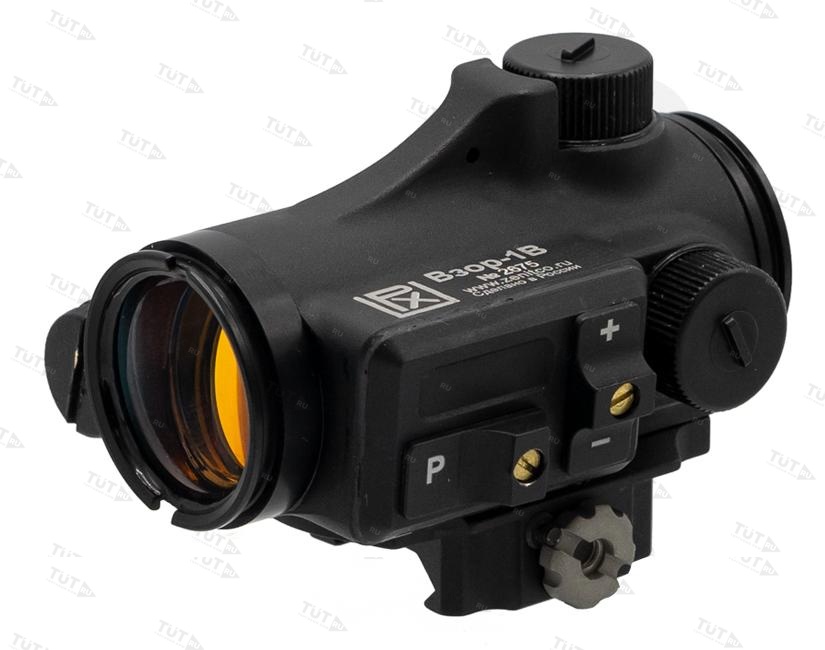

Управление коллиматорным прицелом.

Управление коллиматорным прицелом

Включение. Для включения коллиматорного прицела «Взор-1В» необходимо сдвинуть любой из движковых переключателей («+»/«-» или «Р»).

Выключение.  Для выключения коллиматорного прицела «Взор-1В» необходимо сдвинуть и удерживать 0,5 сек. любой из движковых переключателей («+»/«-» или «Р»).

Смена режима. При включенном коллиматорном прицеле «Взор-1В» переключение движкового переключателя «Р»  (Режим) переключает прицельные марки коллиматора:

- окружность и точка;

- окружность;

- точка.

 Регулировка яркости прицельной марки. Для регулировки яркости прицельной марки необходимо использовать движковый переключатель «+» и «-». Для каждого вида марки возможна индивидуальная настройка. Одновременное нажатие движковых переключателей «Р» и «+» приводит к переходу в максимальную яркость (режим «солнечный день»). Одновременное нажатие движковых переключателей «Р» и «-» приводит к переходу в минимальную яркость (режим «ночь»).

 Гарантия : Изготовитель гарантирует соответствие изделия ТУ, безотказную работу устройства в течение 12 месяцев с момента продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
