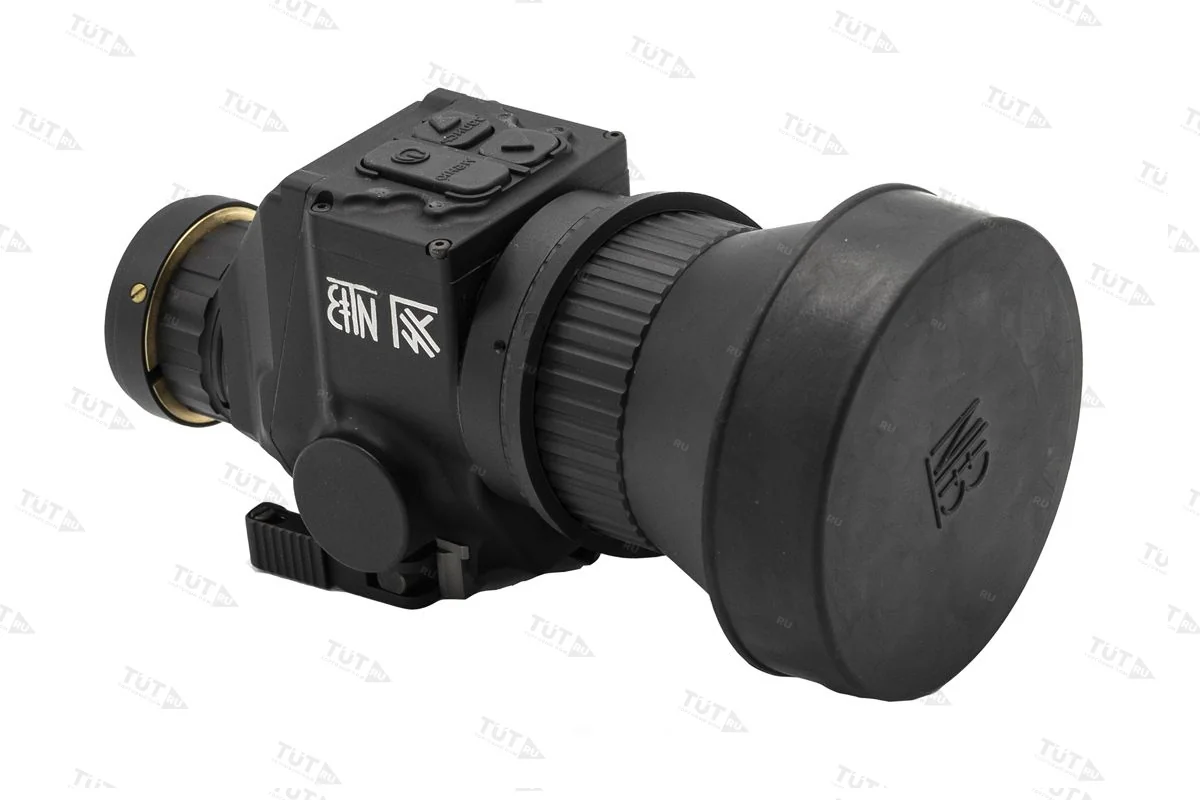

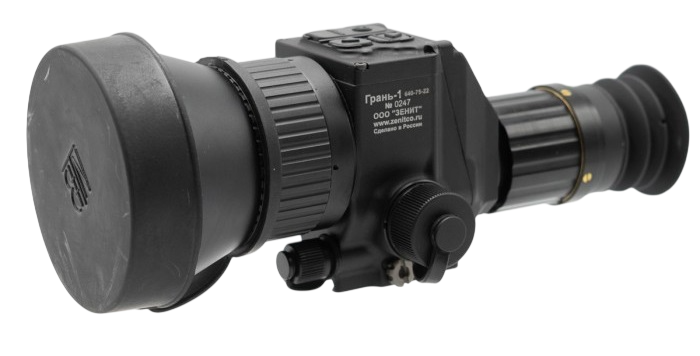

Тепловизионный прицел "ГРАНЬ-1" 640-75-18

Тепловизионный прицельно - наблюдательный комплекс Грань-1 640-75-18 (далее по тексту – прибор) представляет собой лёгкий, компактный и энергоэффективный тепловизионный прицел.

Данный прибор оснащён системой крепления на оружие (быстросъёмное крепление на планку Пикатинни) и способен обеспечить получение высококачественного изображения в тепловом диапазоне.

Характеристики:

Болометрическая матрица:
Шаг пикселя: 12 мкм
Разрешение: 640 × 512
Частота кадров: До 50 Гц

Микродисплей
Разрешение:1024 × 768

Оптика
Фокусное расстояние линзы объектива: 26.7мм / F1.0
Поле зрения: 7,2 X 6°
Оптическое приближение: 4,8 x
Корректировка диоптрий:-5, +2
Фокусное расстояние окуляра: >20 мм
Германиевая линза: 75 мм
Окуляр: 22 мм
Шаг юстировки на 100 м. = 1 см.

Режимы отображения
Изображение: Тёплое-чёрный, Тёплое-белый, Тёплое-красный, Тёплое-жёлтый
Картинка в картинке (КВК): Присутствует с дублированием прицельной метки (точки)
Сценарии: Заводские, На улице, Зима, Лето

Тепловизионная сетка:
Вид: Крест, АК, Стрелка, Стандарт, Квадрат
Цвет:Черный, белый, зелёный,красный, синий.



Функции

оружие (1. 2. 3. 4)

-ноль

-вертикаль

-горизонталь

-выход

Пристрелка осуществляется после выбора одного из 4х профилей оружия, т.е. выбрав, например оружие 1 осуществляем пристрелку следующим образом:

- выбрав функцию вертикаль, сетка будет перемещаться вертикально, горизонталь – горизонтально. Сетку можно вернуть в центр экрана, при помощи функции ноль. Пристрелка осуществляется при кратности цифрового зума 1х. Если прибор находится в кратности цифрового зума 2х, 4х или 6х, то необходимо установить кратность зума на 1х прежде, чем начать пристрелку.

– Шаг юстировки на дистанции 100 м составляет – 1 см.

Цифровой зум: 1x，2x，4x，6x
Цифровой компас: Вертикаль, Горизонталь, Крен
Поддерживается передача изображений по Wi-Fi
Поддерживается режим Видео/Фото

Питание
Аккумулятор: 1 x 18650（3.7В）
Время работы батареи (Wi-Fi отключен):＞6 ч

Габариты
Вес (без аккумулятора и платформы): не более 740 г
Размеры без платформы и без резиновых наглазников: не более (180 × 90 × 93) мм

Требования к среде:
Влаго - пыле-защита: IP67
Диапазон рабочей температуры: от -20℃ до 50℃

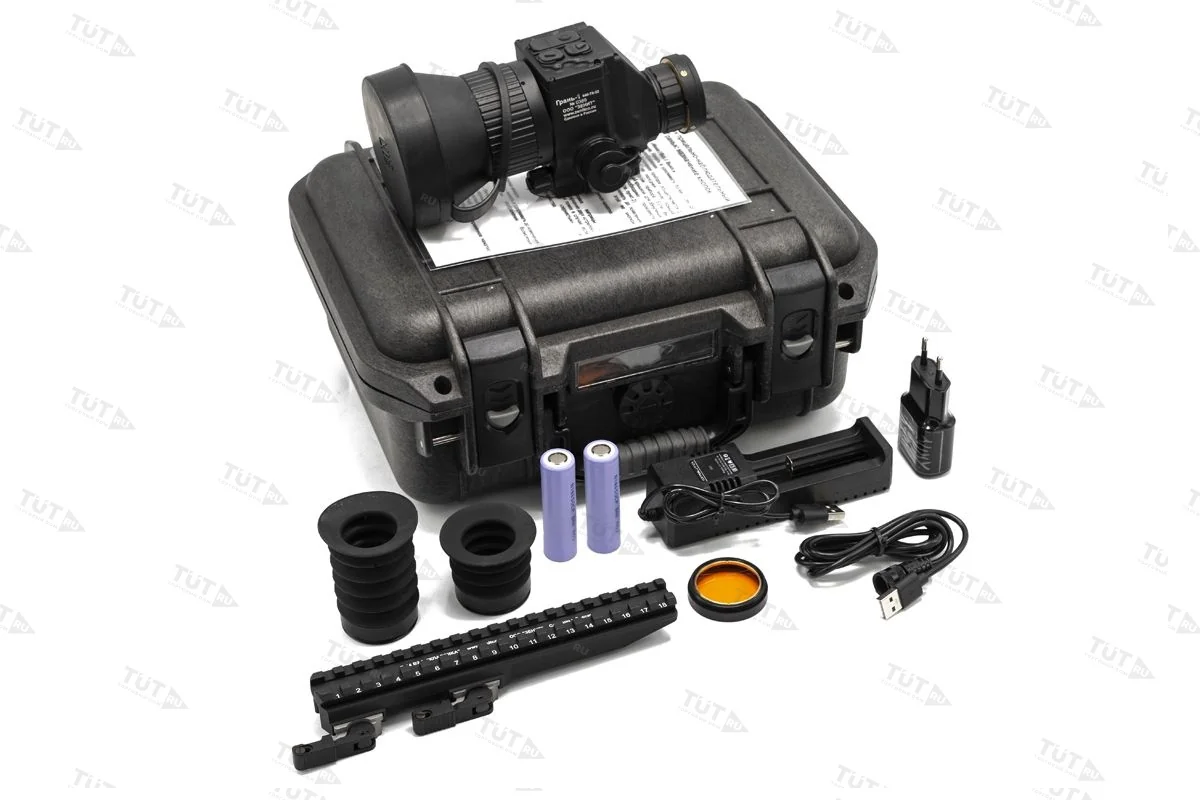

Комплект поставки:

Тепловизионный прицел "Грань-1" 640-75-18	1 шт.
Короб (упаковка)	1 шт.
Чехол	1 шт.
Кронштейн быстросъёмный Б-14***	1 шт.
Шнур соединительный с выходом USB для подключения к компьютеру	1 шт.
Зарядное устройство	1 шт.
Аккумуляторная батарея типа 18650	2 шт.
Наглазник резиновый	2 шт.
Светофильтр	1 шт.
Салфетка для протирания линз	1 шт.
Руководство по эксплуатации	1 шт.
Краткое руководство по эксплуатации	1 шт.

***По требованию заказчика может комплектоваться креплениями Б-5У, Б-5, Б-5ВУ.

Расстояние обнаружения и распознавания целей

	Цель
	Человек	Автомобиль	Танк
Распознавание (возможность ведения стрельбы)	1300 м.	2200 м.	2500 м.
Обнаружение	2500 м.	5500 м.	6000 м.

Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие (конструкцию, комплектацию), которые не ухудшают его технические характеристики (потребительские свойства) и качества продукции, а являются результатом работ по усовершенствованию его конструкции (технических характеристик) или технологии производства.
