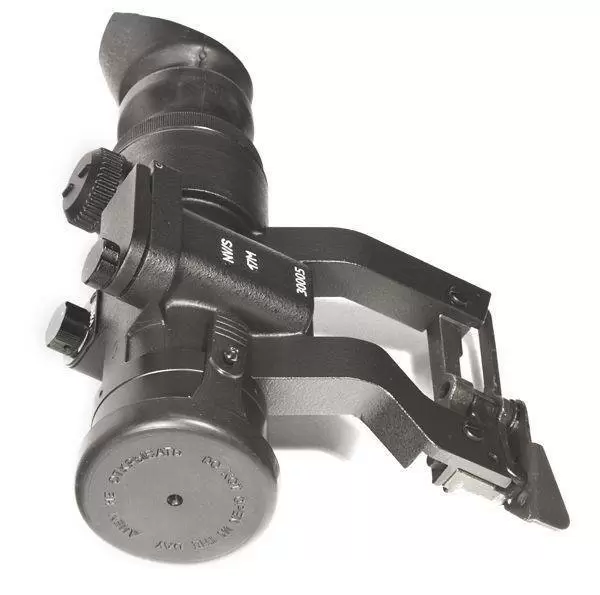

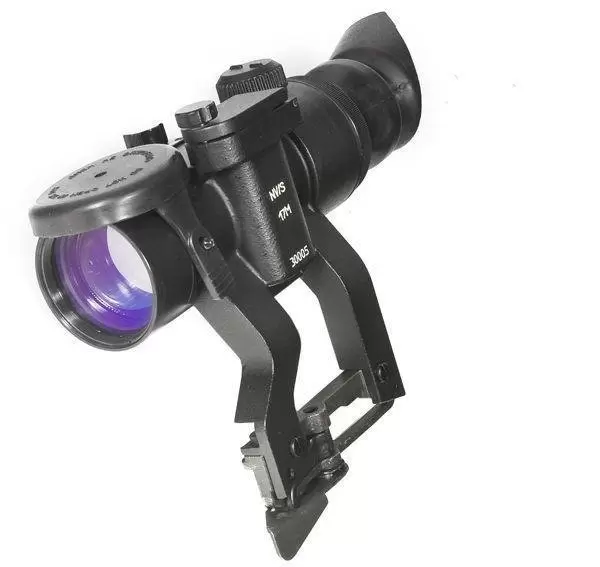

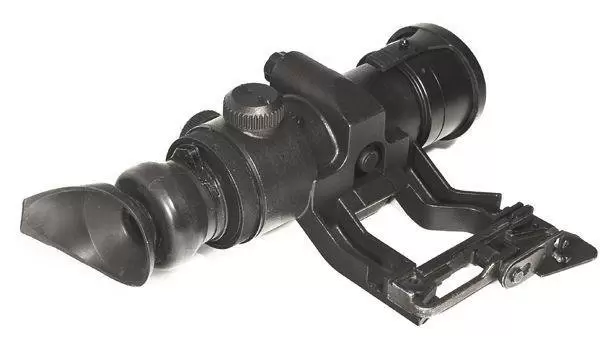

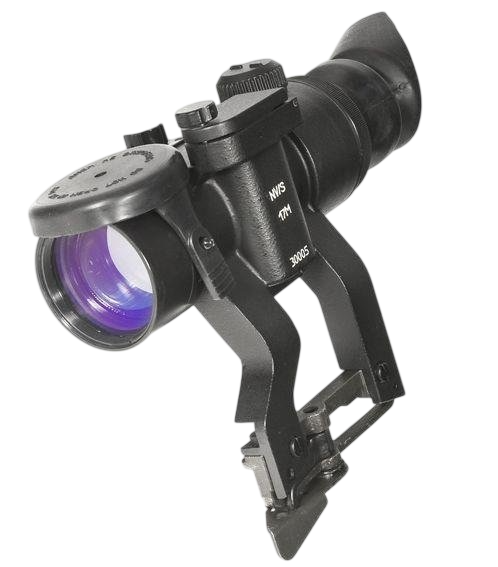

Прицел NV/S-17M предназначен для наведения на цель стрелкового оружия в условиях низкой освещенности, при свете луны, звезд. Устройство и работа ночного прицела NV/S-17M: Прицел ночной NV/S-17M выполнен в прочном цельнометаллическом корпусе обеспечивающем повышенную прочность и герметичность прицела.   В корпусе прицела закреплены объектив, электронно-оптический преобразователь (ЭОП), прицельная сетка, механизмы выверки, окуляр. В едином монолите корпуса прицела NV/S-17M выполнен узел крепления прицела на оружие. Объектив прицела закрывается крышкой 5 для предохранения от загрязнения и механического повреждения. Крышка 5 так же обеспечивает возможность работы в сумерках, и, кратковременным включением при дневном свете, проверку работоспособности и выверки прицела . В рабочем положении крышка сдвигается и фиксируется на объективе сверху. Диоптрийная подстройка окуляра ночного прицела NV/S-17M производится вращением кольца 10 в пределах ± 4 диоптрии, и позволяет комфортно прицеливаться людям пользующимся очками. Наглазник 12 крепится к окуляру прицела NV/S-17M хомутом 11 и предназначен для фиксации глаза стрелка относительно окуляра. Корректировка линии прицеливания ночного прицела NV/S-17M производится с помощью механизмов выверки по высоте 9 и по направлению 15. Перемещение шкал механизмов выверки на один щелчок происходит с шагом 52'', что соответствует 25мм на дальности 100м. Механизмы выверки закрываются колпачками, которые используются также в качестве ключей для поворота шкал механизмов выверки. Включение прицела NV/S-17M осуществляется поворотом ручки переключения режимов работы 16 по часовой стрелке на один щелчок, дальнейшее переключение ручки 16 позволяет выбрать один из четырех уровней яркости свечения прицельной сетки. Выключается прицел вращением ручки 16 в крайнее положение против часовой стрелки Прицел NV/S-17M снабжен устройством индикации разряда элементов питания. При разряде элементов питания прицельная сетка начинает мигать, это означает, что батарейки пора заменить. Время работы прицела от одного комплекта элементов питания составляет примерно 40 часов. При отсутствии манипуляций с ручкой переключения режимов работы 16 в течение часа, прицел автоматически отключается. Внутренние полости прицела NV/S-17M заполнены осушенным азотом, что препятствует запотеванию внутренних поверхностей оптических элементов при резких перепадах температур. Температурные условия эксплуатации от минус 40 до плюс 50 ºС, предельная влажность — 100% при 25 ºС. Электронно-оптический преобразователь поколения 2+ используемый в прицеле NV/S-17M позволяет распознать фигуру человека на фоне зеленой травы при освещенности (4±1)10-3лк (звездная ночь) на расстоянии не менее 300 метров. Система автоматической регулировки яркости обеспечивает постоянный уровень яркости экрана ЭОП прицела NV/S-17M даже при значительных колебаниях освещенности на местности. Прицельная сетка прицела NV/S-17M позволяет определять дальность до цели, вводить поправки на боковой ветер и движение цели при стрельбе. Установка ночного прицела NV/S-17M на оружие: Устанавливается ночной прицел NV/S-17M на планку типа «ласточкин хвост» расположенную на боковой поверхности ствольной коробки оружия, например — карабины «Сайга», «Тигр», «Вепрь», СКС. Установочная планка должна иметь овальную поперечную выемку под эксцентрик зажима прицела. Для надежного крепления прицела на оружии, необходимо отрегулировать зажимное усилие замка кронштейна.  Самую подробную информацию о конструктивных особенностях и условиях эксплуатации ночного прицела NV/S-17M Вы можете узнать у экспертов нашего интернет-магазина, задав вопрос на сайте или позвонив по телефону (495) 989-10-56. Технические характеристики прицела NV/S-17M:        Наименование параметра   Значение     Видимое увеличение, крат   3,5     Угловое поле зрения, град. не менее   12     Дальность опознавания фигуры человека на фоне зеленой травы при освещенности на местности (4±1)10-3 лк, м. не менее   300     Диапазон диоптрийной настройки окуляра, дптр. не менее   ± 4     Расход выверок по направлению, не менее   ± 40'     Расход выверок по высоте, не менее: - вверх от нулевой линии - вниз от нулевой линии   24' 110'     Средний шаг выверки   52''     Ток потребления, mA, не более   30     Источник питания   3В, (2 х АА)     Габаритные размеры прицела (длина, ширина, высота), мм. не более   265х96х175     Масса прицела, кг., не более   1,3     Гарантия наработки ЭОП, ч.   2000      Комплектность прицела NV/S-17M:  НаименованиеКол-во, шт.   Прицел (без элементов питания)1 Комплект ЗИП Элемент питания2 Вкладыш1 Колпачок1 Салфетка, бязь, 200х200мм1 Кисть художественная КХЖК №41 Ключ1 Памятка пользователя1 Комплект упаковки Сумка1 Эксплуатационная документация Руководство по эксплуатации1   Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
