Крышка ствольной коробки Б-33 ZenitCo

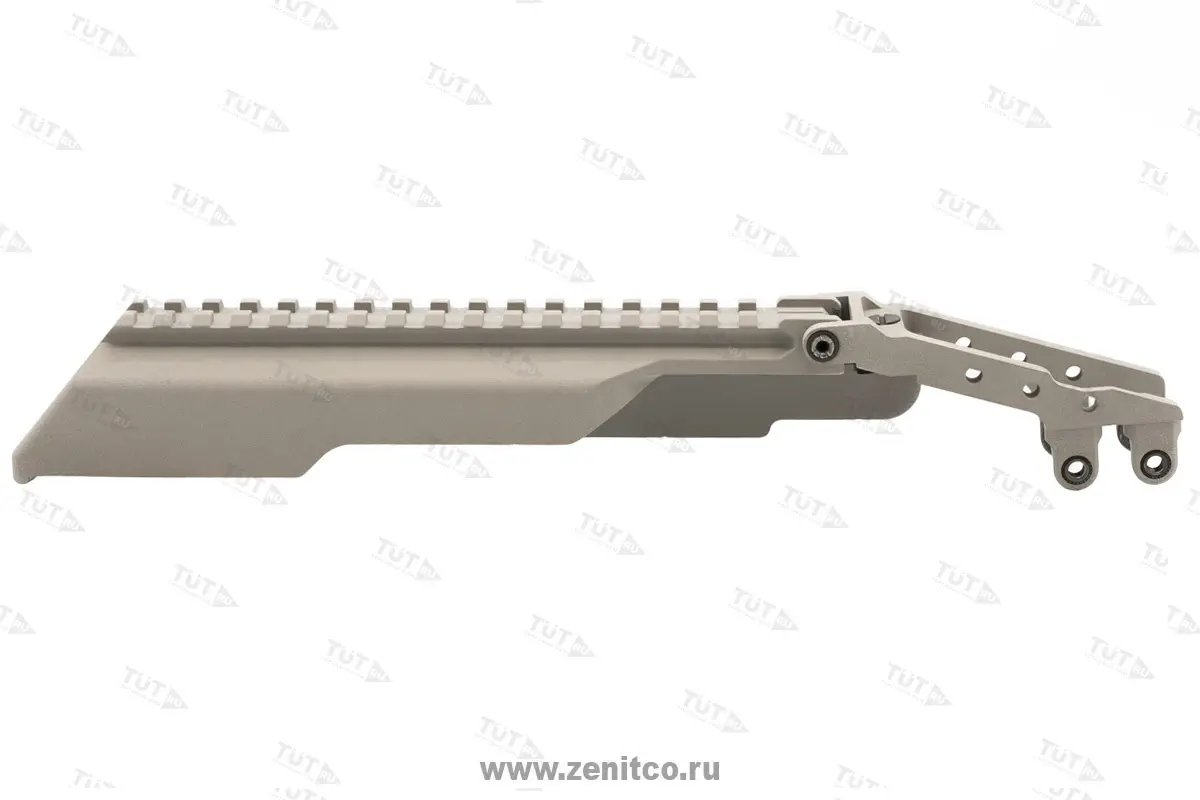

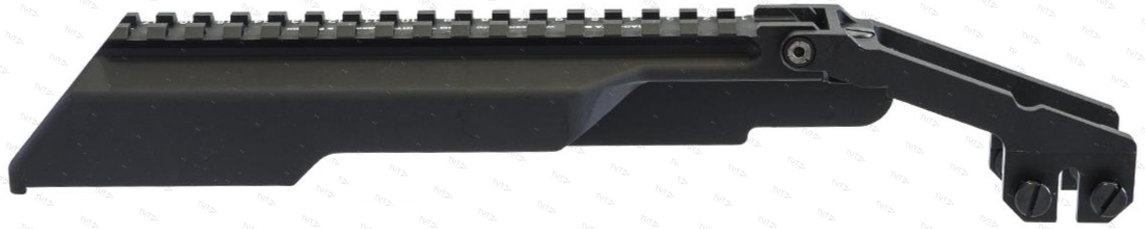

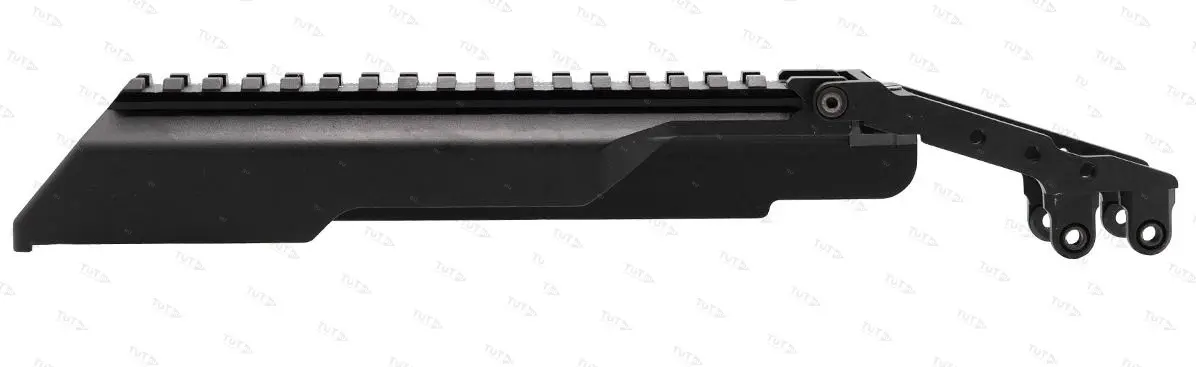

Кронштейн над ствольной коробкой Б-33 ( крышка ствольной коробки) является комплектом цельнофрезерованных изделий, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

ВНИМАНИЕ! устанавливается ТОЛЬКО ПРИ НАЛИЧИИ ЦЕВЬЯ(Б-10М, Б-10У, Б-10Л, Б-30, Б-30У)!

Монтируется на цевья Б-10М, Б-10У, Б-10Л (в том числе в составе комплектов "Спорт-1" и "Спорт-4"), Б-30, Б-30У посредством пяти винтов (четыре винта образуют четыре точки опоры кронштейна над ствольной коробкой Б-33 на цевьё, и один винт образует дополнительную пятую точку опоры, фиксируя кронштейн над ствольной коробкой Б-33 на ствольной коробке) и формирует планку Пикатинни длиной 170 мм ( 17 пронумерованных ячеек) над ствольной коробкой АК, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.

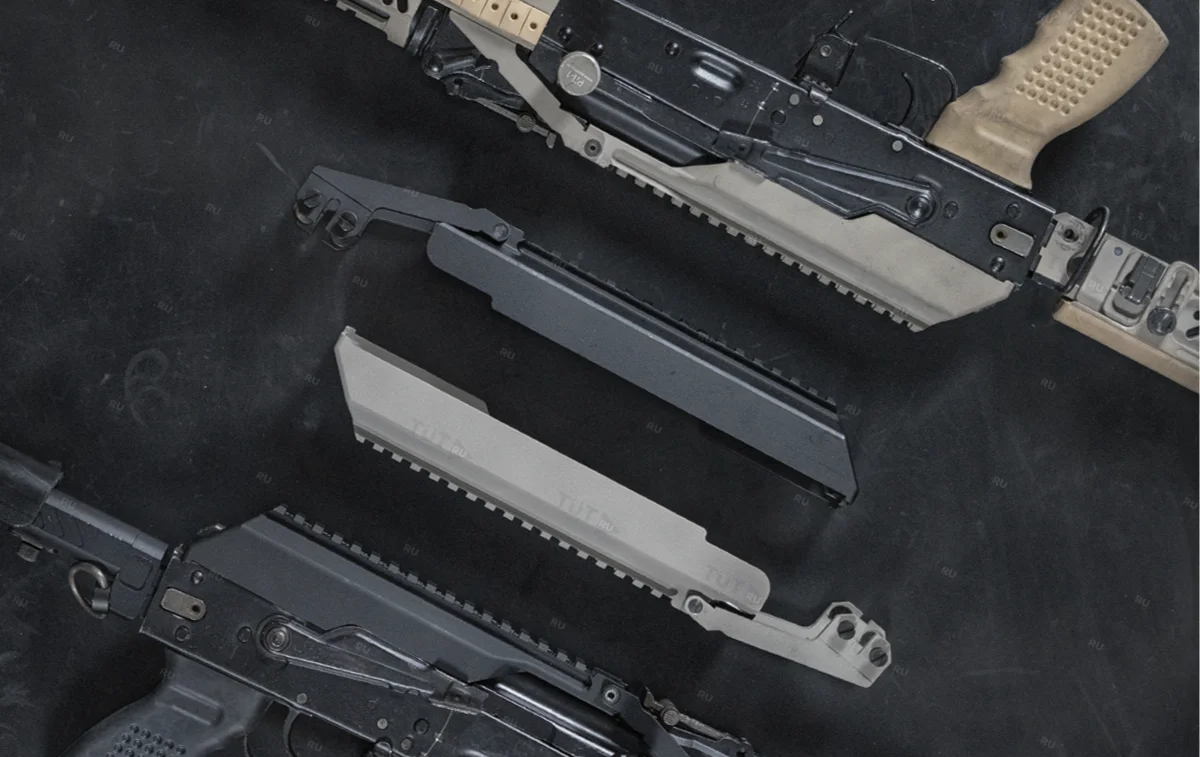

Крышка ствольной коробки Б-33, с интегрированной планкой Пикатинни, совместима c большинством  моделей АК и карабинами на его базе (см. раздел "Совместимость").

Позволяет осуществлять установку любых приспособлений.

Обеспечивает постоянство установки прицельных приспособлений при многократном открывании  закрывании.

Масса: 215 ± 10 г

Габаритные размеры: (300х50х37) ± 2 мм

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.


Комплектность поставки:
Крышка над ствольной коробкой Б-33    1 шт.

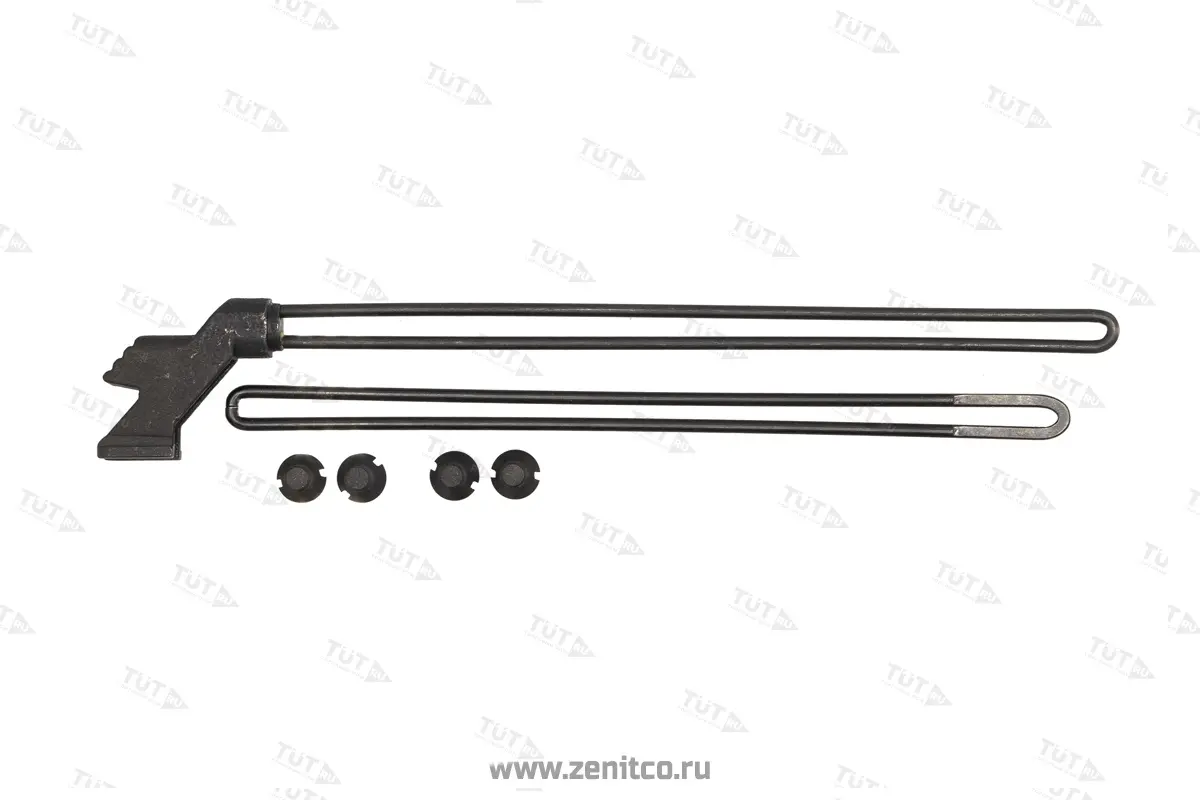

Упор задний механизма возвратной пружины + направляющая    1 шт.
Винты М5х7    4 шт.
Руководство по эксплуатации    1 шт.

Для установки кронштейна над ствольной коробкой Б-33 на оружие необходимо:

1. Снять штатную крышку ствольной коробки, извлечь штатную возвратную пружину в сборе, перевести флажок фиксатора газовой трубки и целик в верхнее положение.

2. Вывернуть, входящим в комплект шестигранным ключом, крепежные винты из кронштейна над ствольной коробкой Б-33, а затем вывернуть винт из вставки.

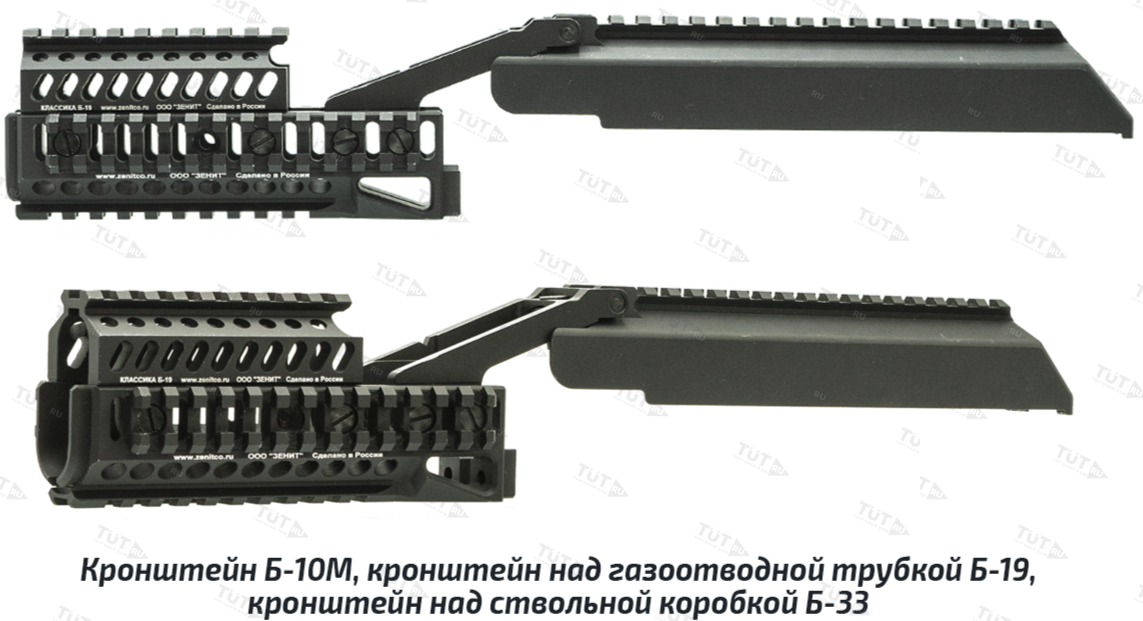

3. Установить кронштейн над ствольной коробкой Б-33 в пазы уже установленного кронштейна Б-10М, Б-10У, Б-10Л (в том числе в составе комплектов "Спорт-1" и "Спорт-4"), Б-30, Б-30У и наживить четыре крепежных винта, затем установить стальную вставку и закрутить винт вставки (желательно установить его на фиксатор резьбы). Далее затянуть четыре винта, притягивающие крышку к цевью, после чего установить затворную раму и входящую в комплект Б-33 возвратную пружину в сборе, закрыть и зафиксировать Б-33 посредством фиксатора возвратной пружины.

Не рекомендуется использовать Б-33 совместно с демпфером.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.

Совместимость АКМ, АК-74М, АК-74, АК-103, АК-104, АК-105, Сайга-МК исп. 33, Сайга МК 223 Rem. исп.03, TG-2TG-2 исп. 03, МА-136-02, АКС-366-Ланкастер-05, АКС-366-Ланкастер-06, АКС-366-Ланкастер-03, АК-366-Ланкастер, Вепрь-К (ВПО-133), Вепрь-КМ (ВПО-136), ВПО-209 АКМ
