База ЭСТ-Прим Weaver-34 на ствол
| Верхние элементы кронштейна | Weaver/picatinny |
| Система фиксации на планке | Небыстросъемный |
Основное назначение базы Weaver-34
База Weaver-34 имеет три посадочных места стандарта Weaver с рабочей длиной планок 52 мм. Рассчитана для установки на гладкоствольные двуствольные ружья двенадцатого калибра с вертикальным расположением стволов (ТОЗ-34, ИЖ-27 и др.). На каждой из трех баз Вивера имеется по 6 слотов для крепления навесного оборудования. Установив кронштейн Weaver-34 на свое ружье вы сможете закрепить на нем такое оборудование как: лазерные целеуказатели типа, коллиматорные прицелы, тактические подствольные фонари и др.
Изготовлена База Weaver-34 из особо прочного алюминиевого сплава, который применяется в авиационной промышленности. Анодированное покрытие кронштейна защищает его от агрессивных воздействий пороховых газов и оружейных масел, а также от небольших ударов при неосторожном обращении с оружием.
Порядок установки базы Weaver-34.

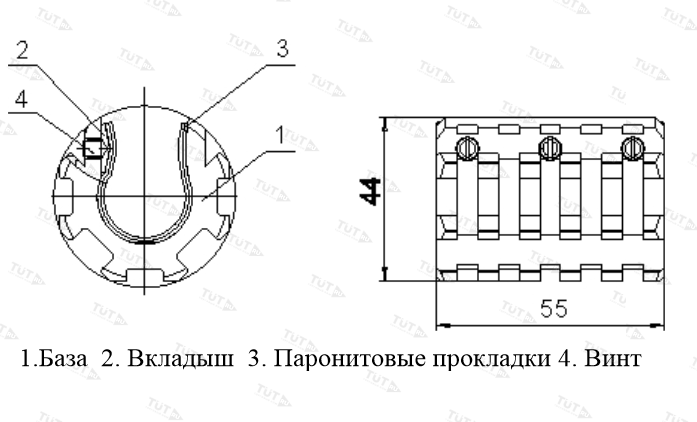

- Вынуть паронитовые прокладки 3 и вкладыш (см. рис1)
- Вывернуть винты 4 из базы так, чтобы их конические части не выступали из отверстий.
- Надвинуть базу на нижний ствол оружия, оставив зазор 5 мм до антабки или цевья.
- В пространство между стволом и базой необходимо вставить одну или две паронитовые прокладки 3, максимально заполняющие зазор между стволами и базой Вивера, и вкладыш 2.
- Прокладки вставляются таким образом, чтобы отверстия на вкладыше совпадали с винтами на базе Вивера-34.
- Необходимо равномерно затянуть три винта, избегая видимой деформации базы.
- Проверить надежность установки базы покачиванием.
Комплект поставки:
- База Weaver-34 - 1 шт.
- Винт стяжной - 3 шт.
- Вкладыш - 1 шт.
- Паронитовые прокладки - (0.5 мм;1 мм)- 2 шт.
- Упаковка.
Основные технические характеристики крепления Weaver-34
|
Основные ТТХ |
База Weaver-34 |
|
Материал |
Алюминиевый сплав |
|
Крепление на оружие |
ТОЗ-34, ИЖ-27 |
|
Цвет |
Черный |
|
Устанавливаемое оборудование |
ЛЦУ-ОМ-3L-6; фонари ФО-2М1-W, ФО-2L-W, прожектор ПОС-3 и др. |
|
Физические и эксплуатационные характеристики |
|
|
Монтажная база, мм |
3 х 21мм |
|
Рабочая длина планки Weaver, мм |
52 |
|
Вес нетто, кг |
0,095 |
|
Габариты, мм |
55х40х40 |
|
Гарантия, лет |
1 |
