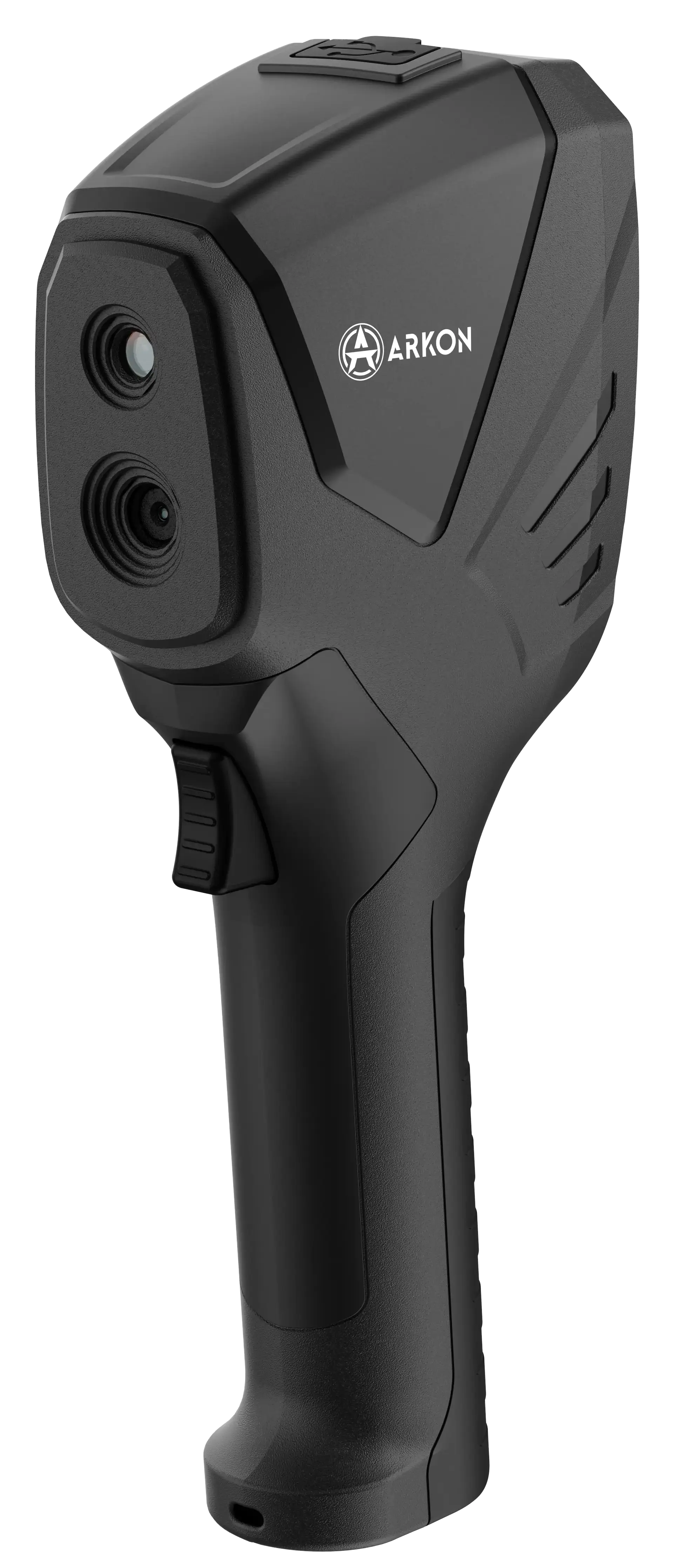

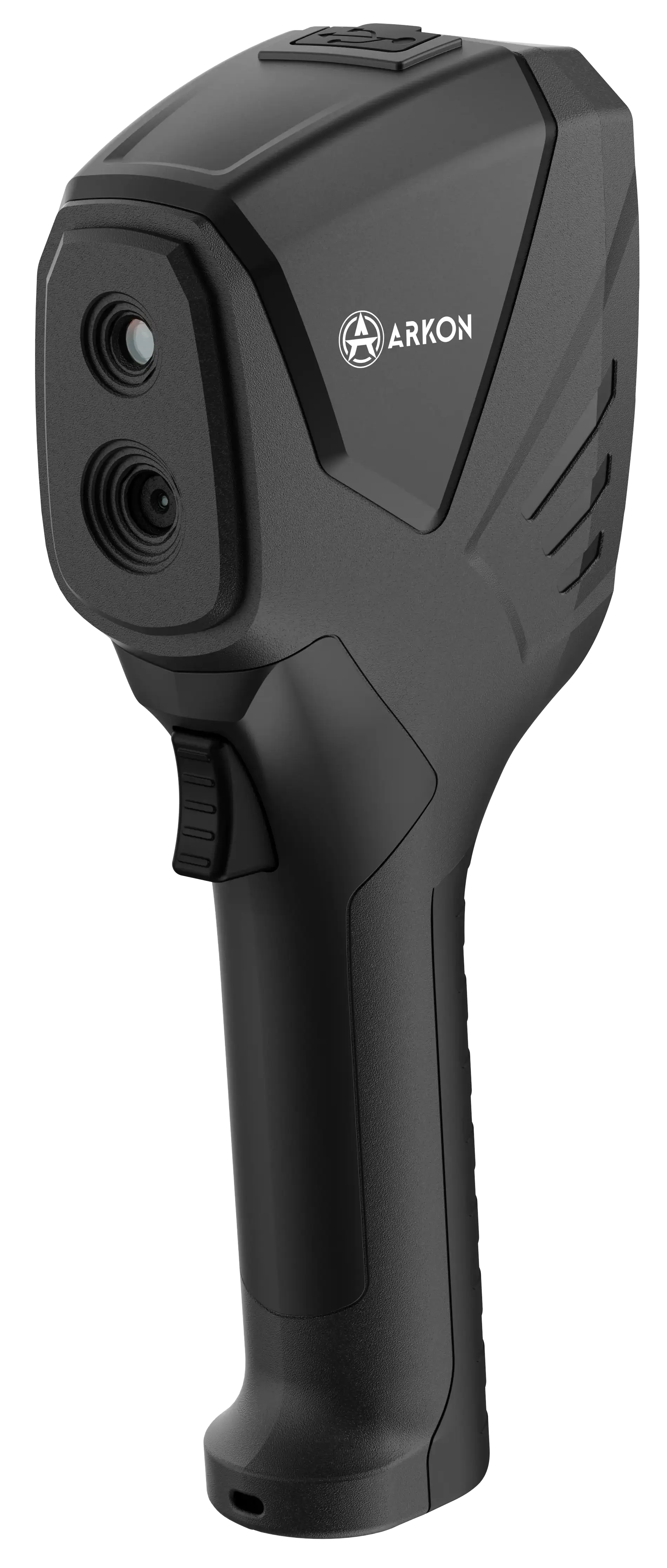

Тепловизионная камера ARKON TC1 / АРКОН ТС1

ARKON TC1 – компактная тепловизионная камера для температурного контроля

ARKON TC1 – компактная тепловизионная камера для бесконтактного измерения температуры и оперативного обнаружения температурных аномалий. Прибор позволяет оценивать распределение тепла на поверхности объектов в реальном времени, находить участки локального нагрева и охлаждения, контролировать техническое состояние оборудования, строительных конструкций и инженерных систем.

В основе ARKON TC1 используется неохлаждаемый VOx-сенсор с цифровым улучшением тепловизионного изображения. Камера поддерживает измерение температуры до +550 °C, автоматическое определение наиболее горячей и холодной точек, пять цветовых палитр и настройку коэффициента излучения для различных материалов. Встроенная память 4 ГБ позволяет сохранять результаты обследований, а интерфейс USB Type-C используется для зарядки и передачи фотографий на компьютер.

VOx-сенсор с цифровым улучшением изображения

ARKON TC1 построен на неохлаждаемом VOx-сенсоре с физическим разрешением 96 × 96 пикселей. Цифровая обработка повышает разрешение формируемого тепловизионного изображения до 240 × 240 пикселей, делая температурные зоны более наглядными и удобными для визуального анализа.

Размер пикселя составляет 12 мкм, спектральный диапазон – 8-14 мкм. Тепловая чувствительность NETD составляет ≤60 мК. Благодаря этому камера способна отображать сравнительно небольшие различия температур между отдельными участками наблюдаемой поверхности.

Такая чувствительность особенно важна при диагностике, где требуется не просто определить температуру конкретной точки, а увидеть общую картину распределения тепла. На экране хорошо различимы зоны повышенного и пониженного нагрева, что упрощает поиск потенциально проблемных участков.

Широкий угол обзора 50° × 50°

ARKON TC1 оснащён объективом 1,35 мм с относительным отверстием F/1.0. Угол обзора составляет 50° × 50°, поэтому в кадр попадает значительная площадь контролируемого объекта.

Широкое поле зрения удобно при обследовании электрооборудования, строительных конструкций, трубопроводов и других объектов, где важно быстро получить общую тепловую картину. Пользователь может последовательно обследовать большую поверхность, выделяя участки с отличающейся температурой для дальнейшего анализа.

Фокусировка фиксированная. Отсутствие необходимости вручную настраивать фокус ускоряет работу и делает ARKON TC1 удобным инструментом для регулярного оперативного контроля.

Измерение температуры до +550 °C

ARKON TC1 поддерживает два диапазона измеряемых температур:

• от -20 °C до +150 °C;
• от +100 °C до +550 °C.

Низкий диапазон подходит для большинства задач, связанных со строительными конструкциями, инженерными системами и объектами с умеренными температурами. Высокий диапазон расширяет возможности прибора при диагностике нагретого промышленного и энергетического оборудования.

Точность измерения температуры составляет ±2 °C или ±2% – учитывается большее значение. Это позволяет использовать ARKON TC1 не только для визуального поиска температурных зон, но и для количественной оценки температуры контролируемых участков.

Переключение диапазонов выполняется через настройки прибора, поэтому пользователь может адаптировать режим измерения под конкретный объект.

Центральная, максимальная и минимальная температура

При обследовании важно понимать не только температуру выбранной точки, но и температурные экстремумы в пределах наблюдаемой сцены. ARKON TC1 поддерживает измерение температуры в центральной точке и определение максимального и минимального значений.

На экране могут отображаться:

• температура центральной точки;
• максимальная температура;
• минимальная температура;
• положение наиболее горячей точки;
• положение наиболее холодной точки.

Отображение горячей и холодной точек можно включать и отключать через меню. Такая функция помогает быстрее находить локальные температурные аномалии без необходимости вручную проверять каждый участок изображения.

Это особенно удобно при последовательном контроле однотипного оборудования, электрических соединений, элементов инженерных систем и других объектов, где локальное изменение температуры может быть важным диагностическим признаком.

Пять цветовых палитр для разных задач

Для визуализации теплового изображения в ARKON TC1 предусмотрено пять цветовых палитр:

• Радуга;
• Железо;
• Красно-жёлтый горячий;
• Белый горячий;
• Чёрный горячий.

Цветные режимы позволяют наглядно выделять различия между зонами с высокой и низкой температурой. Они удобны, когда требуется быстро оценить общий температурный контраст сцены.

Монохромные палитры "Белый горячий" и "Чёрный горячий" дают более сдержанное представление тепловой картины и могут быть удобны при анализе относительно равномерно нагретых поверхностей.

Переключать палитры можно непосредственно во время наблюдения. Для быстрой смены псевдоцвета предусмотрено управление с помощью отдельной кнопки, поэтому не требуется каждый раз открывать основное меню.

Регулируемый коэффициент излучения

Точность бесконтактного измерения температуры зависит от свойств поверхности контролируемого материала. ARKON TC1 позволяет настраивать коэффициент излучения в широком диапазоне от 0,01 до 1,00. Значение по умолчанию составляет 0,95.

Для быстрого выбора предусмотрены четыре предустановленных варианта:

• матовая поверхность – 0,95;
• полуматовая поверхность – 0,85;
• полуглянцевая поверхность – 0,60;
• глянцевая поверхность – 0,30.

Также доступна ручная установка пользовательского значения.

Возможность корректировать коэффициент излучения расширяет область применения ARKON TC1 и позволяет учитывать различия между материалами. Это особенно важно при работе с поверхностями, значительно отличающимися по отражающей способности.

Фотосъёмка и встроенная память 4 ГБ

ARKON TC1 позволяет не только наблюдать тепловую картину в реальном времени, но и сохранять результаты обследования. Для создания тепловизионного снимка используется отдельная кнопка захвата. После съёмки изображение можно сохранить во встроенной памяти прибора.

Фотографии записываются в формате JPG. Встроенная память eMMC имеет объём 4 ГБ, что позволяет формировать архив снимков непосредственно во время работы без необходимости постоянно подключать дополнительный накопитель.

Сохранённые изображения можно просматривать на самом устройстве. Пользователь может перемещаться между файлами и удалять ненужные снимки непосредственно через меню камеры.

Такой подход удобен при обследовании нескольких объектов: результаты можно последовательно фиксировать на месте, а после завершения работ переносить на компьютер для хранения, анализа или подготовки отчётных материалов.

LCD-дисплей 2,4 дюйма

ARKON TC1 оснащён цветным LCD-дисплеем диагональю 2,4 дюйма с разрешением 240 × 320 пикселей.

На основном экране отображается тепловизионное изображение и ключевые параметры измерения. Пользователь видит выбранный температурный диапазон, значение коэффициента излучения, единицы измерения и результаты контроля температурных точек.

Яркость дисплея регулируется. Доступны низкий, средний и высокий уровни, что позволяет подобрать комфортный режим отображения для текущих условий работы.

Управление выполняется физическими кнопками. Отдельные клавиши используются для входа в меню, подтверждения выбранных параметров, возврата, навигации, быстрой смены цветовой палитры и создания снимка.

USB Type-C для зарядки и передачи файлов

В ARKON TC1 используется современный интерфейс USB Type-C. Он выполняет две основные функции – зарядку встроенного аккумулятора и обмен файлами с компьютером.

Для переноса сохранённых тепловизионных изображений достаточно подключить устройство кабелем Type-C и активировать в меню режим USB-диска. После этого ARKON TC1 определяется компьютером как съёмный накопитель, а фотографии можно копировать стандартными средствами операционной системы.

Поддерживается работа с Windows и macOS. Такой способ передачи данных не требует сложной дополнительной процедуры и позволяет быстро переносить результаты обследований для последующей обработки и хранения.

До 4 часов автономной работы

ARKON TC1 оснащён встроенным литиевым аккумулятором ёмкостью 2000 мАч. Время автономной работы составляет не менее 4 часов.

Такого запаса достаточно для продолжительных обследований и последовательной проверки большого количества объектов без постоянного подключения камеры к источнику питания.

Для рационального использования заряда предусмотрено автоматическое отключение. Пользователь может выбрать выключение устройства через 5 или 20 минут бездействия либо полностью отключить эту функцию.

Зарядка выполняется через USB Type-C при выключенном приборе.

Гибкая настройка под условия обследования

ARKON TC1 имеет встроенное меню, позволяющее адаптировать прибор под различные сценарии применения. Пользователь может изменять яркость экрана, единицы измерения температуры и рабочий температурный диапазон.

В настройках доступны:

• выбор градусов Цельсия или Фаренгейта;
• выбор температурного диапазона;
• настройка яркости дисплея;
• настройка автоматического отключения;
• установка даты и времени;
• выбор 12- или 24-часового формата времени;
• управление отображением минимальной и максимальной точки;
• просмотр состояния встроенной памяти;
• форматирование памяти;
• просмотр версии программного обеспечения.

Основные функции доступны непосредственно на приборе, поэтому ARKON TC1 может использоваться как полноценный автономный инструмент теплового контроля.

Компактность и мобильность

Размеры ARKON TC1 составляют 208 × 61 × 76 мм, масса – всего 250 г. Компактный ручной формат делает камеру удобной для мобильной диагностики и продолжительной работы на объекте.

Рабочая температура прибора составляет от -5 °C до +40 °C. Температура хранения от -10 °C до +50 °C. Допустимая относительная влажность находится в диапазоне от 10% до 85% при отсутствии конденсации.

Небольшая масса, автономное питание и отсутствие необходимости использовать дополнительный дисплей или внешний накопитель позволяют быстро подготовить прибор к работе и выполнять обследования в разных помещениях и на различных объектах.

Практические задачи ARKON TC1

Возможности ARKON TC1 рассчитаны на широкий спектр задач теплового неразрушающего контроля. Тепловизионная камера может использоваться для контроля энергооборудования, линий электропередач и трансформаторов, выявления нагретых участков оборудования, поиска теплопотерь и анализа температурного состояния инженерных систем.

В строительстве ARKON TC1 помогает визуализировать температурные различия на поверхностях и обнаруживать участки, потенциально связанные с теплопотерями и "мостиками холода". При контроле трубопроводов и нагревательного оборудования камера позволяет быстро определить зоны с отличающейся температурой и зафиксировать результат в виде тепловизионного снимка.

Возможность видеть распределение температуры целиком значительно ускоряет первичную диагностику по сравнению с последовательным измерением отдельных точек.

ARKON TC1 – функциональный тепловизор для ежедневного контроля

ARKON TC1 сочетает компактные размеры, понятное управление и основные инструменты, необходимые для оперативной тепловизионной диагностики. Неохлаждаемый VOx-сенсор, цифровое улучшение изображения до 240 × 240 пикселей, чувствительность ≤60 мК и измерение температур до +550 °C позволяют решать широкий спектр практических задач.

Определение горячей и холодной точек, пять цветовых палитр и регулируемый коэффициент излучения помогают адаптировать прибор к разным объектам и условиям измерения. Фотосъёмка, встроенная память 4 ГБ и USB Type-C упрощают фиксацию и дальнейшую работу с результатами.

ARKON развивает оптические и тепловизионные технологии с акцентом на практическую эффективность, точность и удобство эксплуатации. ARKON TC1 продолжает этот подход в формате компактной тепловизионной камеры – надёжного рабочего инструмента для регулярного температурного контроля, диагностики и поиска тепловых аномалий.
