Что такое тепловизор и как он работает

Тепловизор часто воспринимают просто как прибор, с которым можно видеть в темноте. Но это не совсем так: для ночного наблюдения существуют и другие устройства, а тепловизор решает немного другую задачу.

На самом деле такой прибор показывает не привычную картинку, освещённую светом, а распределение тепла в кадре. Проще говоря, тепловизор считывает инфракрасное излучение объектов и превращает разницу температур в изображение на экране.

В этом материале разберёмся, для чего нужен тепловизор, как формируется тепловое изображение, чем такой прибор отличается от обычных ночных устройств и как пользоваться им на практике. Объяснение будет простым: без сложной теории, но местами с небольшими отступлениями в школьную физику.

Отдельно посмотрим, как устроен тепловизор: что находится внутри, из каких основных частей он состоит и на что он похож по конструкции. А в конце поговорим о выборе тепловизора для охоты: какие характеристики действительно важны, какие можно считать второстепенными и как эти параметры проявляются в поле.

Для чего нужен тепловизор

Охота и стрельбище

Когда говорят о тепловизорах, чаще всего сразу вспоминают охоту. И действительно, на охоте или на стрельбище может использоваться тепловизионный прицел — прибор, который устанавливается на оружие и помогает прицеливаться по тепловому изображению. Такие прицелы в последние годы стали довольно популярны: их применяют на охоте, в тренировочных условиях и в других ситуациях, где нужно видеть цель не по обычному свету, а по тепловому излучению.

Монокуляры для наблюдения

Но тепловизоры — это не только прицелы. Для наблюдения в лесу, в походе или на охоте часто используют тепловизионные монокуляры. В разговорной речи их нередко называют «гляделками». По устройству они во многом похожи на прицелы: внутри те же основные компоненты, но такой прибор не предназначен для установки на оружие. Его задача проще — дать возможность осмотреть местность, заметить животное, человека или другой тёплый объект.

Промышленная диагностика и бытовые задачи

При этом тепловизионная техника не ограничивается охотой. Тепловизоры используют строители, монтажники, инженеры, электрики, специалисты по обслуживанию оборудования и даже айтишники в центрах обработки данных. С их помощью можно увидеть, где перегревается кабель, двигатель, сервер, электрощит или другой узел, который снаружи может выглядеть совершенно нормально.

Есть и более бытовые варианты — например, компактные тепловизоры, которые подключаются к смартфону. Такой прибор может пригодиться на даче, в мастерской или дома. С его помощью можно посмотреть, где в стенах и окнах уходят тепло, найти «мостики холода», проверить перегрев оборудования или даже оценить, достаточно ли разогрелось масло на сковородке.

Поэтому тепловизор — это не просто устройство для того, чтобы видеть в темноте. Он работает и ночью, и днём. Его главная задача — показать мир по-другому: не через обычный свет, а через тепло, которое излучают предметы, люди, животные и техника.

Чем тепловизор отличается от прибора ночного видения

Если коротко, тепловизор лучше подходит для обнаружения тёплых объектов, а прибор ночного видения — для рассматривания деталей при наличии света или подсветки.

На первый взгляд тепловизор и прибор ночного видения решают одну и ту же задачу: помогают видеть в темноте. Но работают они совершенно по-разному.

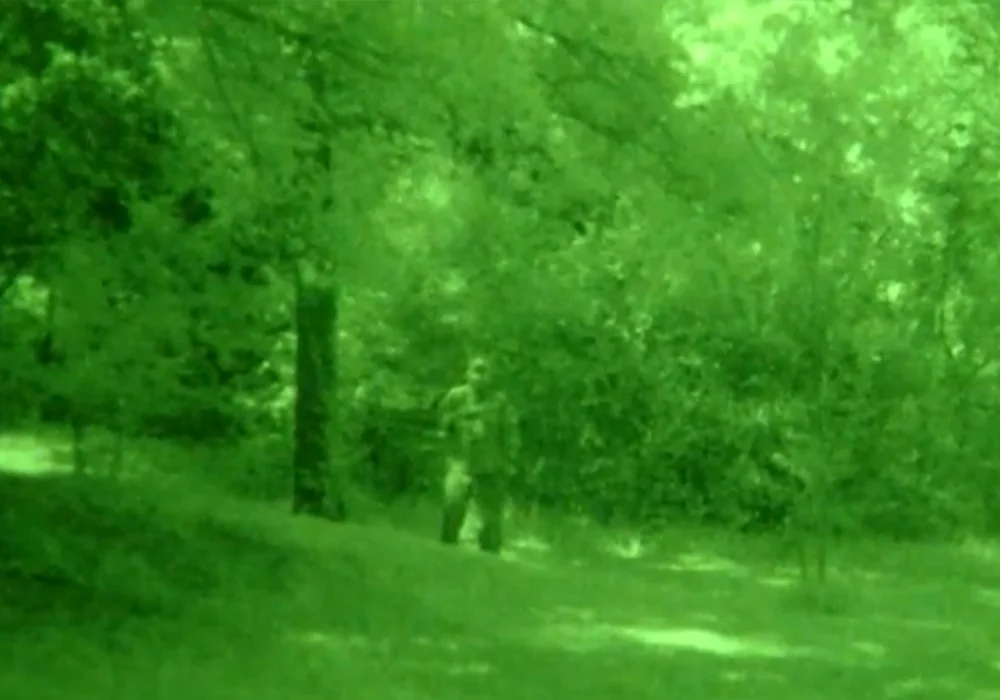

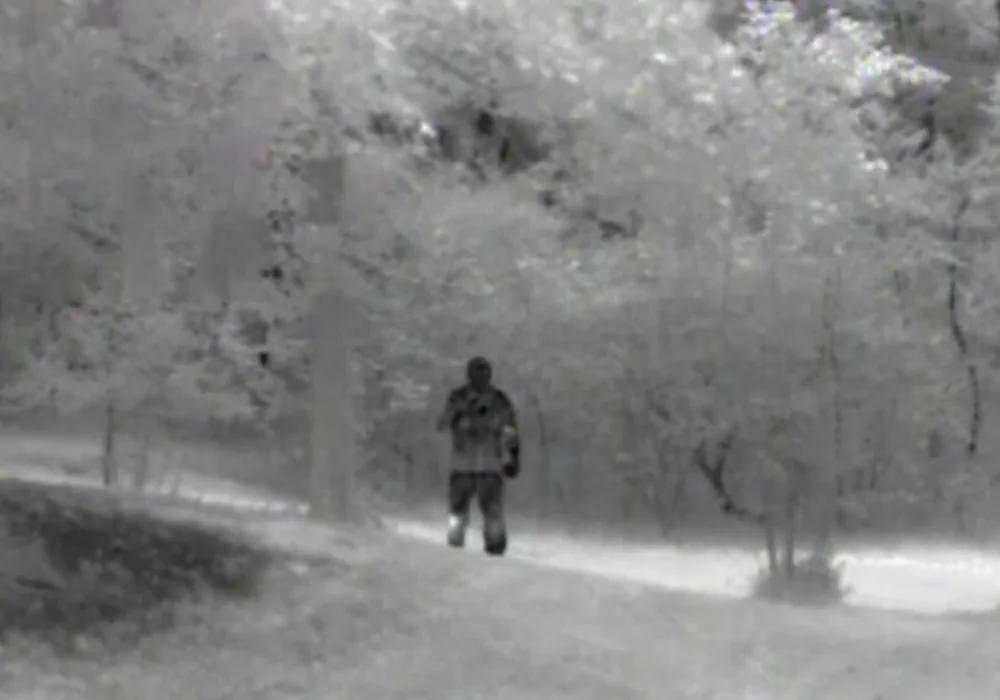

Тепловизор ПНВ

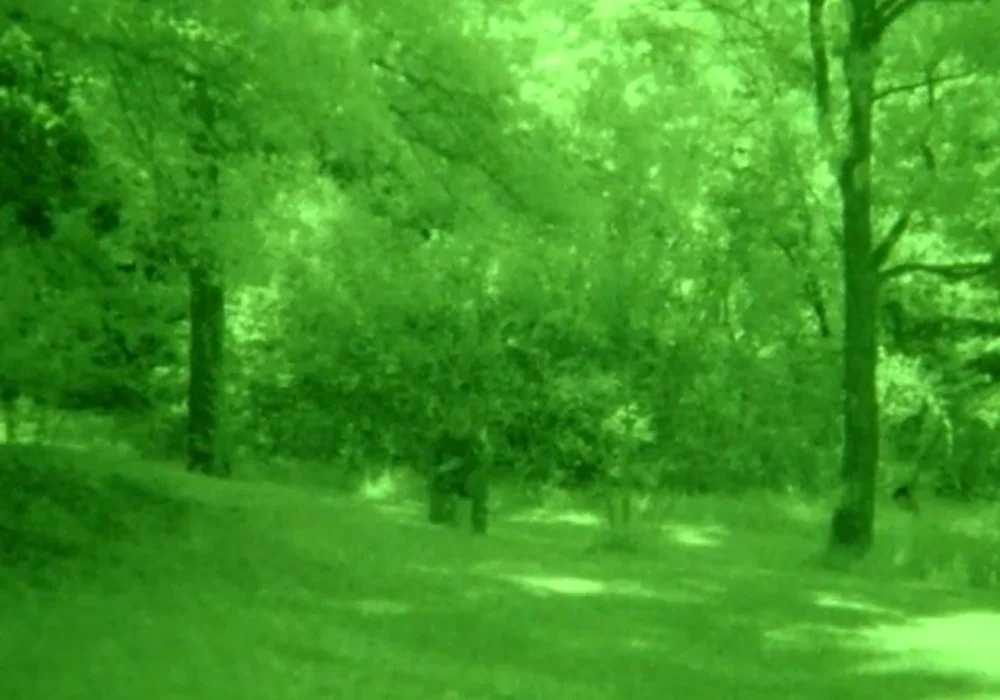

Прибор ночного видения условно делает из нас кошку. Мы знаем, что кошки лучше видят в темноте, но если закрыть кошку в абсолютно тёмной комнате, она тоже ничего не увидит. Ей всё равно нужен хотя бы минимальный источник света.

Так же работает и прибор ночного видения: он усиливает тот свет, который уже есть вокруг. Это может быть свет звёзд, луны, далёких фонарей или другой слабый источник. Если света нет совсем, прибору нужна инфракрасная подсветка — невидимый для глаза луч, который помогает «осветить» пространство.

Но у такой подсветки есть нюанс. Человек с другим прибором ночного видения её увидит: на его экране она будет заметна как источник света. Поэтому в полной темноте без подсветки прибор ночного видения фактически бесполезен.

Короткое сравнение тепловизора и ПНВ

Как видит тепловизор в полной темноте

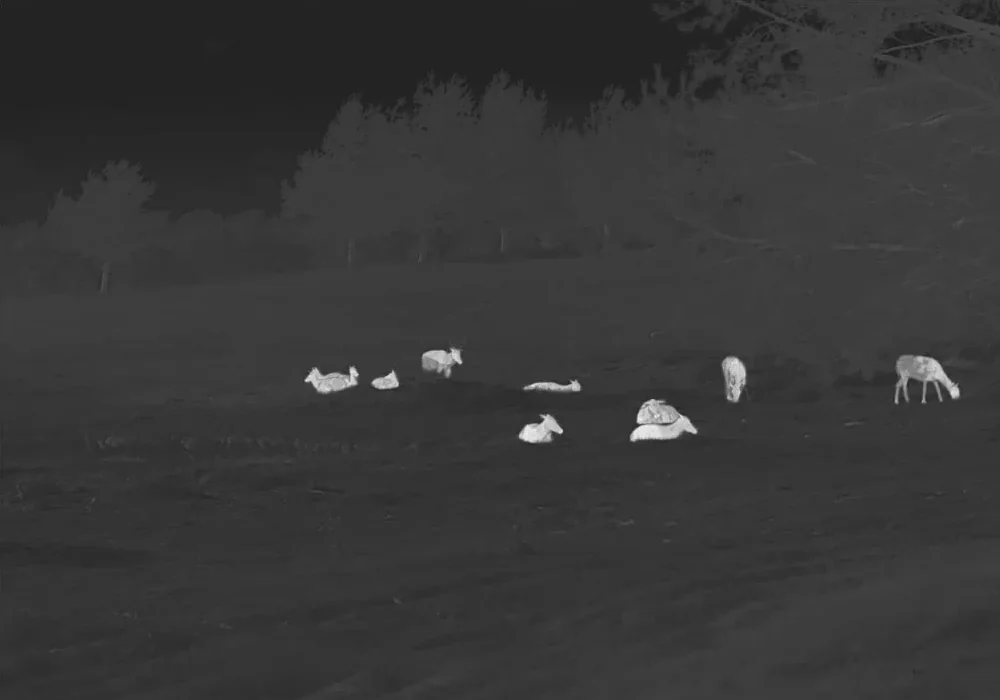

Тепловизор видит не отражённый свет, а тепловое излучение объектов. Он не усиливает свет, как прибор ночного видения, а улавливает тепло, которое испускают предметы, животные и люди. Обычные объекты чаще всего не светятся сами по себе: мы видим их потому, что от них отражается свет. Например, лампа освещает человека, свет отражается от него — и мы его видим.

Для тепловизора всё выглядит иначе. С его точки зрения мы все немного «светимся», потому что испускаем тепло. Именно это тепло прибор и считывает. Поэтому тепловизору не нужна ни луна, ни звёзды, ни подсветка. Он может работать в полной темноте.

Прямого аналога такому зрению в животном мире почти нет. Что-то похожее есть у некоторых змей: у них есть специальные чувствительные органы, которые помогают воспринимать тепло. Но это всё равно не совсем то же самое, что изображение в тепловизоре.

Если сравнивать дальше, у каждого прибора есть свои сильные и слабые стороны. Прибор ночного видения улучшает наши глаза: он помогает увидеть то, что мы могли бы увидеть сами, если бы света было больше. Тепловизор показывает то, что обычный глаз вообще не видит.

Стекло, туман и кусты: где приборы ведут себя по-разному

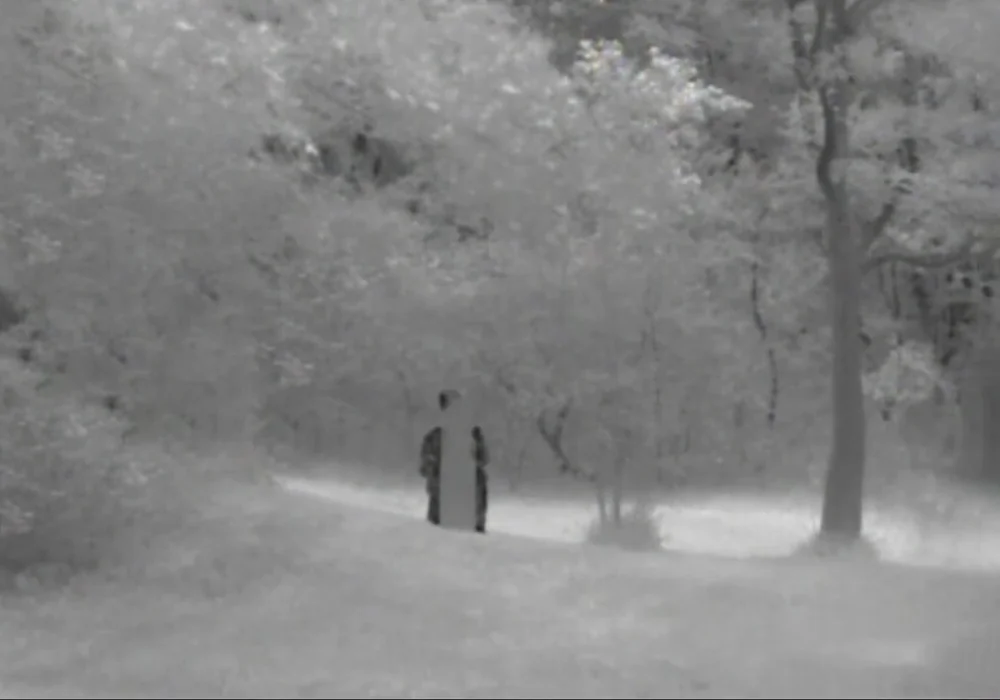

Например, через обычное стекло прибор ночного видения работает нормально: стекло ему почти не мешает. А вот для тепловизора стекло становится проблемой. Если посмотреть через него, картинка может выглядеть как стена или зеркало, потому что обычное стекло плохо пропускает тепловое излучение.

Тепловизор ПНВ

С туманом ситуация обратная. Прибор ночного видения в тумане часто видит почти сплошную стену, особенно если включить подсветку: свет рассеивается в каплях влаги и только ухудшает картинку. Тепловизор в таких условиях может видеть лучше, хотя результат всё равно зависит от плотности тумана, расстояния и температуры объектов.

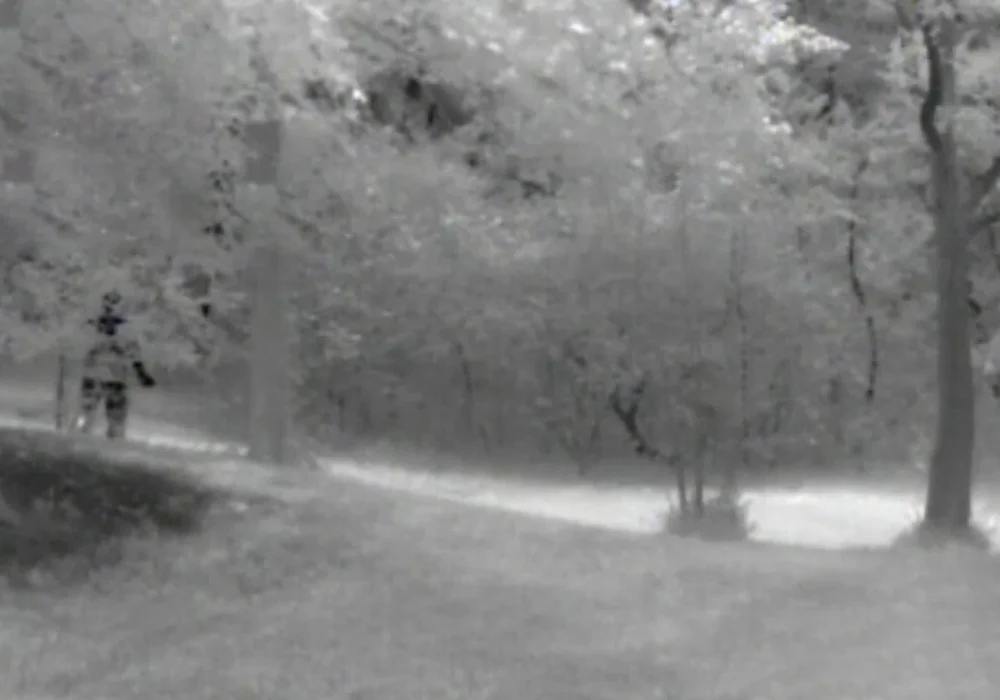

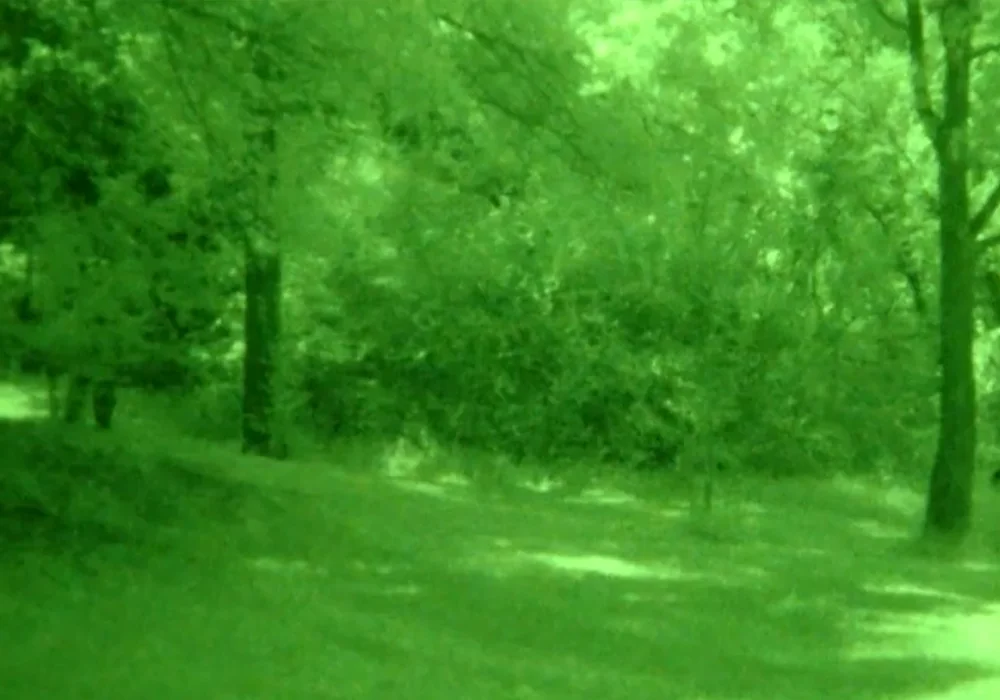

Есть и важный охотничий пример. Если зверь стоит в кустах или в тени, прибор ночного видения может его не показать: света мало, силуэт сливается с фоном. В тепловизор тёплое тело животного будет заметнее, даже если оно частично закрыто ветками. Конечно, если объект полностью перекрыт плотной преградой, тепловизор тоже не «просветит» её насквозь, но в редкой растительности он часто помогает увидеть то, что глаз и ночной прибор пропускают.

Тепловизор ПНВ

Когда прибор ночного видения может быть полезнее

У тепловизора есть и свои ограничения. Например, на охоте иногда важно оценить трофейные качества животного: понять, самец это или самка, рассмотреть рога, форму тела, детали. С этим тепловизор справляется хуже. Рога у оленя или лося могут быть той же температуры, что и окружающая среда, поэтому на тепловой картинке они видны не всегда. А в прибор ночного видения, если есть свет или подсветка, такие детали можно рассмотреть лучше.

Ещё одна особенность тепловизора — картинка кажется более плоской. Мы привыкли воспринимать объём по свету, теням и отражениям. Тепловизор показывает не отражённый свет, а разницу температур, поэтому привычных теней там нет. Из-за этого изображение выглядит иначе, и к нему нужно привыкнуть.

В итоге тепловизор и прибор ночного видения — это не взаимозаменяемые устройства, а два разных инструмента. Оба помогают работать в темноте, но делают это по-разному: ночной прибор усиливает слабый свет, а тепловизор показывает тепло, которое объекты излучают сами.

Как устроен тепловизор

Тепловизор состоит из нескольких основных узлов: объектива, сенсорной матрицы, электронного блока обработки, микродисплея и окуляра. Вместе они превращают невидимое тепловое излучение в изображение, которое человек видит на экране прибора.

В отличие от обычной камеры, тепловизор работает не с видимым светом, а с длинноволновым инфракрасным излучением. Поэтому в нём используются специальные материалы объектива и другой тип сенсора — микроболометрическая матрица.

Как работает тепловизор

Принцип работы тепловизора можно представить как цепочку: тёплый объект излучает тепло, объектив собирает это излучение, сенсор превращает его в электрический сигнал, процессор обрабатывает данные, а микродисплей показывает готовую тепловую картинку через окуляр.

Дальше отдельно разберём два узла, которые сильнее всего отличают тепловизор от обычной камеры: сенсор и объектив. Именно они определяют, какое излучение прибор видит, насколько детальной будет картинка и как тепловизор поведёт себя в реальных условиях.

Сенсор тепловизора: матрица, разрешение и NETD

Теперь подробнее остановимся на сенсоре. В тепловизоре он устроен иначе, чем в обычном фотоаппарате или смартфоне.

Что такое микроболометр

В фотоаппаратах используются матрицы, которые работают с видимым светом: CCD или CMOS. В тепловизоре сенсор состоит из других элементов — микроболометров. Если сильно упростить, это очень маленькие тонкоплёночные терморезисторы. Они реагируют на тепловое излучение: нагреваются от него и меняют свои электрические свойства. По этим изменениям прибор строит изображение.

Шаг пикселя и размер матрицы

Одна из важных характеристик такой матрицы — шаг пикселя. Это расстояние между соседними чувствительными элементами. В большинстве современных охотничьих тепловизоров шаг пикселя составляет около 12 микрон.

Для сравнения: в камерах смартфонов пиксели могут быть меньше одного микрона, а в хороших фотоаппаратах — несколько микрон. То есть матрицы обычных камер гораздо плотнее. Поэтому фотоаппарат легко получает десятки мегапикселей, а тепловизор — нет.

Почему 640×512 — это нормально для тепловизора

У тепловизоров разрешение обычно намного скромнее. В приборах часто встречаются матрицы:

• 256×192 пикселя
• 384×288 пикселей
• 640×512 пикселей

Даже 640×512 — это всего около 0,3 мегапикселя. Для сравнения: в современных смартфонах и фотоаппаратах счёт идёт на десятки мегапикселей. На первый взгляд это кажется странным: прибор дорогой, технология сложная, а разрешение маленькое.

Где находится тепловое излучение в спектре

Электромагнитный спектр включает разные типы излучения. Тепловизоры работают не в видимом свете, а в инфракрасном диапазоне — там, где фиксируется собственное тепловое излучение объектов.

Большинство охотничьих тепловизоров работает в диапазоне LWIR 8–14 мкм. Поэтому они видят не отражённый свет, а тепловое излучение животных, людей, техники и других нагретых объектов.

Главное ограничение — длина волны

Причина в том, что тепловизор работает не с видимым светом, а с длинноволновым инфракрасным излучением. Длина волны здесь намного больше — примерно 8–14 мкм. Из-за этого чувствительные элементы нельзя бесконечно уменьшать и сдвигать всё ближе друг к другу, как это делают в обычных камерах. Если уменьшать их слишком сильно, изображение не станет лучше: начнут расти шумы, падать чувствительность и теряться смысл высокой плотности пикселей.

Поэтому увеличить разрешение тепловизора сложнее. В обычной камере можно сделать пиксели меньше и плотнее разместить их на матрице. В тепловизоре такой путь ограничен. Чтобы получить больше пикселей, часто приходится увеличивать физический размер самой матрицы. А если растёт матрица, следом растёт и объектив: ему нужно закрывать больший сенсор и работать с длинноволновым инфракрасным диапазоном.

В итоге прибор становится крупнее, тяжелее и намного дороже. Если попытаться сделать тепловизор с разрешением, сопоставимым с хорошим фотоаппаратом, получится устройство неудобного размера и с очень высокой ценой.

Поэтому небольшое разрешение тепловизоров — это не просто экономия производителя. Это ограничение технологии и физики. Сейчас уже появляются приборы с матрицами 1280×1024, но даже это всё равно далеко от привычных разрешений фотоаппаратов и смартфонов.

Как читать характеристики сенсора

Теперь разберём, что означают характеристики, которые обычно пишут в описании тепловизора. Например: VOx, uncooled sensor, NETD < 15 mK. На первый взгляд это похоже на набор загадочных сокращений, но за ними стоят вполне конкретные вещи.

VOx и аморфный кремний

VOx — это оксид ванадия. Именно из него часто делают микроболометры в тепловизорах массового применения, в том числе в охотничьих приборах. Есть и другой распространённый материал — аморфный кремний. У этих технологий есть свои особенности, но для обычного пользователя важнее не сам материал матрицы, а то, какую картинку прибор даёт в реальных условиях.

Что значит неохлаждаемый сенсор

Следующее слово — uncooled, то есть «неохлаждаемый». Это значит, что внутри прибора нет отдельной системы охлаждения матрицы. Для охотничьих и бытовых тепловизоров это нормально: почти все такие приборы используют именно неохлаждаемые сенсоры.

Охлаждаемые тепловизионные матрицы тоже существуют, но это уже другая категория техники. Их применяют там, где нужна очень высокая чувствительность и где не так критичны размер, вес и цена: например, в военной, авиационной, научной или промышленной аппаратуре. В обычном охотничьем тепловизоре вы с такими матрицами не столкнётесь.

NETD: температурная чувствительность

А вот показатель NETD уже действительно важен при выборе. Полностью он расшифровывается как Noise Equivalent Temperature Difference — эквивалентная шуму разница температур. Если проще, это минимальная температурная разница, которую матрица способна различить.

Измеряется NETD в милликельвинах. Один милликельвин — это одна тысячная кельвина. Один кельвин по величине шага равен одному градусу Цельсия, поэтому 15 mK — это примерно 0,015 °C. То есть матрица теоретически способна различать очень небольшую разницу температур.

Здесь правило простое: чем ниже NETD, тем выше чувствительность прибора. Тепловизор с меньшим NETD лучше различает слабые температурные контрасты. Это особенно заметно в сложных условиях: в тумане, под дождём, при высокой влажности, на однотонном фоне или когда объект почти не отличается от окружающей среды по температуре.

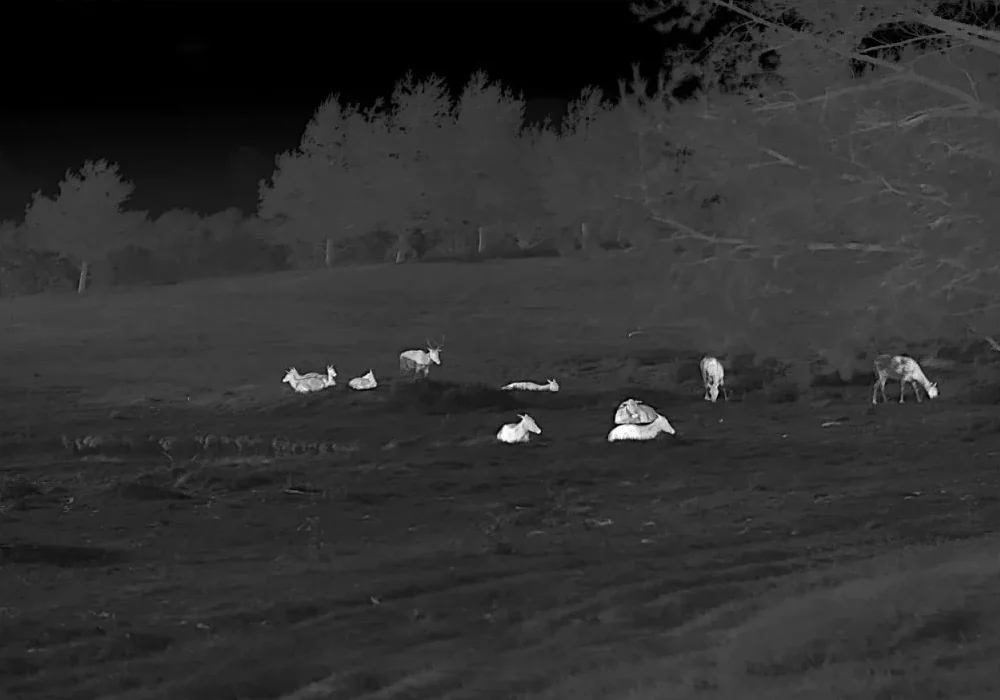

NETD ≤40 NETD ≤25

Почему NETD — не единственный показатель качества

NETD не стоит воспринимать как единственный показатель качества. В магазине или в городе разница между приборами с разным NETD может быть почти незаметна. Чтобы увидеть её по-настоящему, нужны сложные условия: плохая погода, слабый температурный контраст, дальняя дистанция.

Кроме того, итоговая картинка зависит не только от матрицы. Важны объектив, диафрагма, алгоритмы обработки, калибровка, дисплей и настройки изображения. Поэтому меньшее значение NETD — это хорошо, но нельзя ожидать, что картинка будет улучшаться строго линейно только из-за этой цифры.

Объектив тепловизора

Следующая важная часть тепловизора — объектив. И здесь отличие от обычного фотоаппарата видно даже глазами.

Почему объектив тепловизора выглядит непрозрачным

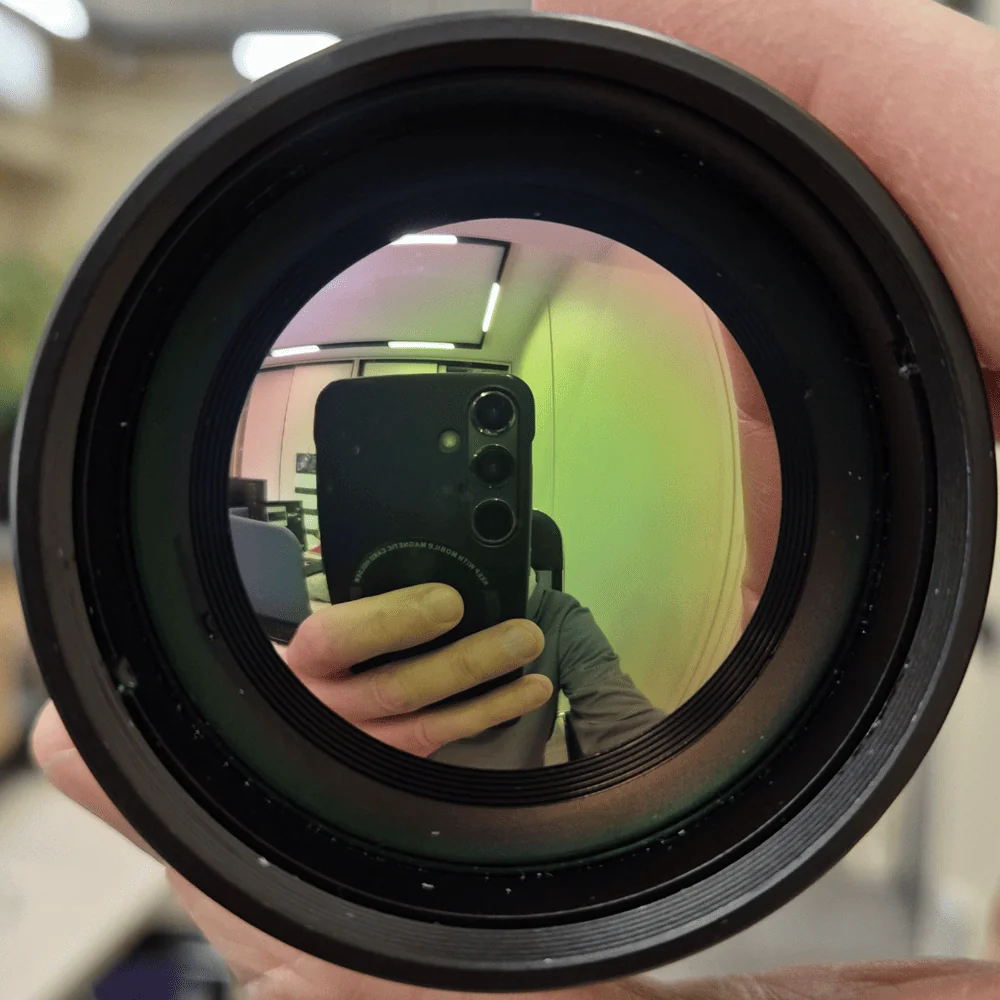

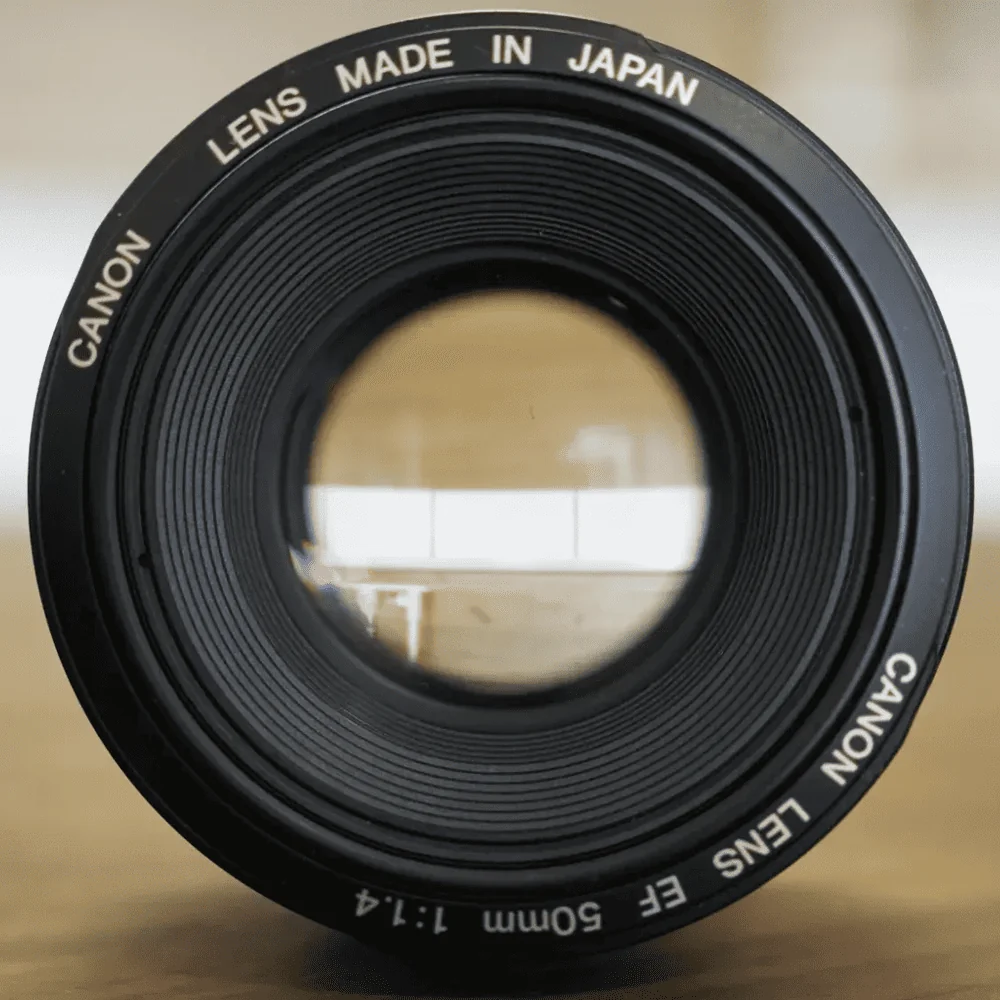

Объектив фотоаппарата прозрачный, потому что он работает с видимым светом и сделан из оптического стекла. А объектив тепловизора для нашего глаза выглядит почти непрозрачным: в нём часто можно увидеть только собственное отражение. Это нормально. Он непрозрачен для видимого света, но при этом пропускает длинноволновое инфракрасное излучение, с которым работает тепловизор.

Тепловизор Фотоаппарат

Поэтому обычное стекло для тепловизионного объектива не подходит. Оно хорошо пропускает видимый свет, но плохо работает с тепловым диапазоном. В тепловизорах используют специальные материалы — например, германий или халькогенидное стекло. Для глаза такой объектив может казаться тёмным и «глухим», но для теплового излучения он выполняет ту же задачу, что обычный объектив в фотоаппарате: собирает излучение и фокусирует его на сенсоре.

Что означают 25, 35 и 50 мм

В описаниях тепловизоров часто пишут: объектив 25 мм, 35 мм или 50 мм. Иногда эти значения называют диаметром линзы, но точнее говорить о фокусном расстоянии: оно влияет на угол обзора и на то, насколько крупно будет выглядеть объект.

Чем меньше фокусное расстояние, тем шире поле зрения. Такой тепловизор удобнее для поиска: он показывает больше пространства за один раз. Чем больше фокусное расстояние, тем уже поле зрения, но выше базовое увеличение. Объект будет выглядеть крупнее, зато осматривать широкую площадь таким прибором сложнее.

Схема работы объектива

Связь угла зрения, фокусного расстояния, сенсора и диаметра линзы

На итоговую картинку влияет не только объектив, но и размер сенсора. Поэтому одни и те же 35 или 50 мм могут давать разное поле зрения на разных матрицах.

Как объектив влияет на чувствительность

Объектив влияет не только на угол зрения и увеличение. От светосилы, пропускания материала и размера пикселя зависит, сколько полезного ИК-излучения получит сенсор.

Из чего делают объективы тепловизоров

Ещё один вопрос, о котором сейчас много говорят: из какого материала сделан объектив тепловизора. Чаще всего встречаются два варианта — германий и халькогенидное стекло.

Германий

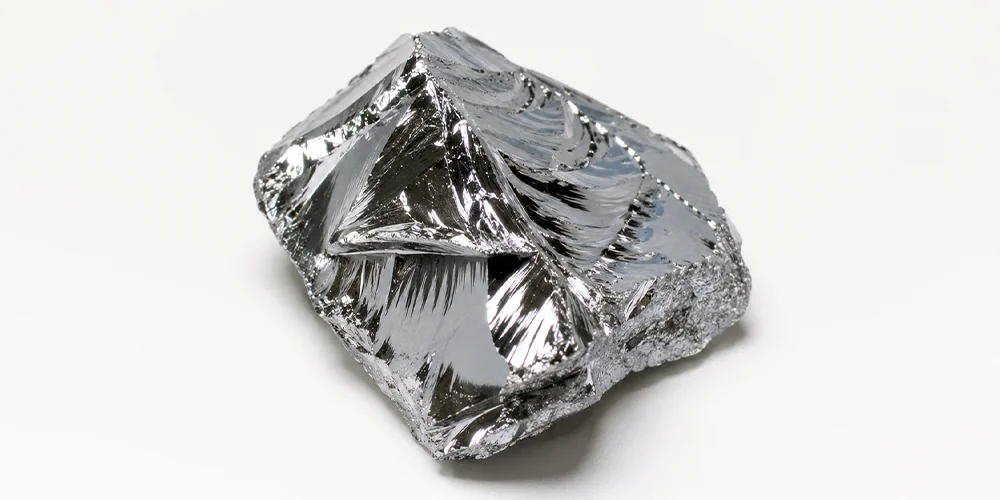

Исторически в тепловизионной оптике чаще использовали германий. Это 32-й элемент таблицы Менделеева, полуметалл, который по своим свойствам частично похож на кремний: он тоже является полупроводником и образует кристаллическую решётку.

Чтобы сделать линзу из германия, нужен очень чистый материал. Из него выращивают кристалл, а затем шлифуют линзы. Технология сложная и дорогая. Сам германий тоже редкий: в мире его добывают сравнительно немного, причём значительная часть производства сосредоточена в Китае.

Зато с германием всё хорошо понятно инженерам. Это дорогой, но изученный материал: известно, как с ним работать, как рассчитывать оптику и какие у него есть ограничения.

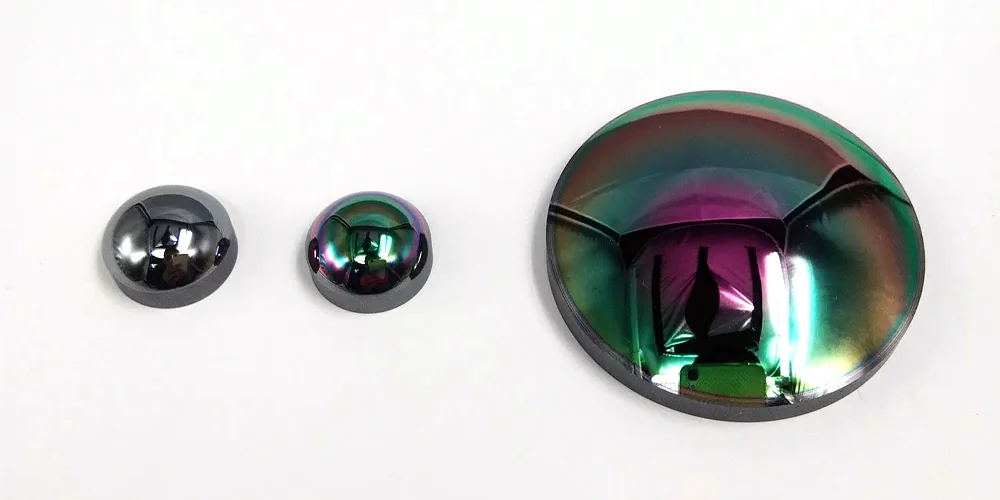

Халькогенидные стекла

Более современный вариант — халькогенидные стекла. Это не один конкретный материал, а целое семейство стекол, которые хорошо пропускают длинноволновое инфракрасное излучение. В отличие от германия, это именно стекло, а не кристалл, поэтому его проще формовать и производить в нужной геометрии.

У халькогенидных стекол тоже есть сложности. Их дорого разрабатывать: нужно подобрать состав, который будет хорошо пропускать нужный диапазон, выдерживать эксплуатацию и давать качественную картинку. Но зато такие материалы могут быть технологичнее и потенциально дешевле в массовом производстве.

В последние годы интерес к халькогенидным стеклам вырос. Во-первых, рынок тепловизионной техники стал намного больше, и производителям стало выгоднее вкладываться в разработку новых материалов. Во-вторых, из-за ограничений и усложнения поставок германия производители начали активнее искать альтернативы.

Что важнее материала объектива

Поэтому в рекламе всё ещё можно встретить утверждение, что объектив из германия — «самый лучший». На практике это уже не так. Для пользователя важен не сам материал, а работа всей оптической системы. Смотрите на фокусное расстояние, светосилу, качество изображения, стабильность фокуса и то, как объектив сочетается с матрицей и обработкой.

Иными словами, германий — хороший и проверенный материал, но не единственно правильный. Халькогенидное стекло тоже дает качественную картинку, и в современных приборах используется все чаще. При выборе тепловизора важнее смотреть не на красивое название материала в описании, а на итоговые характеристики прибора и изображение в реальных условиях.

Для чего тепловизор нужен на охоте

Теперь перейдём к более практической части и вернёмся к охоте. Если упростить, у тепловизора на охоте есть три основные задачи.

Поиск цели

Первая — найти объект. Это может быть зверь в поле, в лесу, на опушке или в высокой траве. Здесь важен обзор: прибор должен помогать быстро замечать тёплый объект на фоне местности.

Наблюдение и распознавание

Вторая задача — рассмотреть то, что мы нашли. Недостаточно просто увидеть тёплое пятно. Нужно понять, что именно перед нами: животное или человек, какой это вид, самец или самка, можно ли оценить трофейные признаки, насколько далеко находится объект и подходит ли он под задачу охоты. Здесь уже важны детализация, качество изображения и возможность уверенно различать форму цели.

Прицеливание и выстрел

Третья задача — прицелиться и сделать выстрел. Для этого используется уже не просто наблюдательный прибор, а тепловизионный прицел. Он должен не только показывать картинку, но и позволять точно навести оружие, учитывать дистанцию, выполнить пристрелку и сохранять стабильность точки попадания.

Поэтому один и тот же тепловизор не всегда одинаково хорошо подходит для всех задач. Для поиска удобнее широкий угол обзора, для детального наблюдения важнее разрешение, оптика и увеличение, а для стрельбы — ударная стойкость, возможность установки на оружие, прицельная сетка, пристрелка и баллистический калькулятор.

Как выбрать тепловизор под задачу

Объектив и сенсор: главная связка характеристик

Если сравнивать разные тепловизоры, основные отличия обычно сводятся к двум вещам: объективу и размеру сенсора.

С объективом всё довольно просто: чем меньше фокусное расстояние, тем шире угол обзора. Такой прибор удобнее для поиска, потому что он показывает больше пространства за один раз. Чем больше фокусное расстояние, тем уже угол, но выше увеличение — объект будет выглядеть крупнее.

Размер сенсора тоже сильно влияет на картинку. При одинаковом объективе более крупная матрица даёт более широкий угол обзора. А если угол зрения сужается, то большая матрица позволяет сохранить больше деталей: в изображении остаётся больше точек, выше детализация и лучше общее качество картинки.

Есть и практический момент: чем больше сенсор и чем крупнее объектив, тем дороже прибор. Оба элемента сложные и дорогие, поэтому цена обычно растёт вместе с размером матрицы, фокусным расстоянием и уровнем оптики.

В таблицах характеристик часто указывают горизонтальный угол зрения и примерное базовое увеличение. Увеличение не зависит только от объектива и матрицы: на него влияет ещё и конструкция окуляра, а у разных приборов она может немного отличаться. Но в целом логика сохраняется: широкий угол — удобнее искать, большее увеличение — удобнее рассматривать и целиться.

Эта логика помогает подобрать прибор под задачу: обзорные модели удобнее для поиска, более детальные — для наблюдения, а для стрельбы нужен прицел с устойчивостью к отдаче и возможностью установки на оружие.

Почему охотнику часто нужны два прибора

Поэтому на практике охотник часто использует два прибора. Первый — наблюдательный тепловизор, или «гляделка». Через него удобно искать цель и наблюдать за обстановкой. Второй — тепловизионный прицел, установленный на карабине.

Теоретически наблюдать можно и через прицел, но для поиска это неудобно. Карабин тяжёлый, его приходится постоянно поднимать и направлять в разные стороны. Поэтому гораздо практичнее держать в кармане или на шее отдельный монокуляр, а прицел использовать уже тогда, когда цель найдена и нужно готовиться к выстрелу.

Какие характеристики тепловизора важны на практике

Характеристики тепловизора удобно рассматривать через три задачи: поиск, наблюдение и стрельбу.

Теперь эту логику можно наложить на типовые конфигурации: объектив, размер матрицы, угол зрения и базовое увеличение. Именно сочетание этих параметров определяет, будет ли прибор удобнее для поиска, наблюдения или стрельбы.

Универсальные конфигурации

Некоторые конфигурации хорошо подходят сразу для нескольких задач. Особенно это заметно на приборах с крупной матрицей. Например, тепловизор с объективом 35 мм и сенсором 640×512 даёт достаточно широкий угол обзора — около 12,5 градуса по горизонтали. Поэтому его можно использовать для поиска. При этом большая матрица позволяет включить цифровое увеличение и всё ещё получить достаточно качественную картинку, чтобы рассмотреть цель на дистанции.

Бюджетные варианты

Бюджетные конфигурации работают проще. Один из самых популярных и доступных вариантов — объектив 25 мм и матрица 256×192. В таком исполнении бывают и тепловизионные монокуляры, и прицелы. Это не самый детальный вариант, но для базовых задач он может быть вполне рабочим.

Приборы для первичного поиска

Ещё более «поисковая» конфигурация — короткий объектив, например 15 мм, и небольшая матрица. Такой прибор захватывает больше пространства за один раз, поэтому хорошо подходит для первичного поиска. Но для детального наблюдения на большой дистанции его возможностей уже может не хватать.

Как сопоставить задачу и бюджет

Если выбирать прибор под охоту, отталкивайтесь от задачи и бюджета. Для поиска важен обзор, для наблюдения — детализация и запас по увеличению, для стрельбы — прицельная сетка, пристрелка, совместимость с креплением и устойчивость к отдаче.

Поэтому оптимальная схема для охотника — два прибора: отдельная «гляделка» для поиска и наблюдения и тепловизионный прицел на карабине. Так удобнее и безопаснее: местность осматривается лёгким монокуляром, а оружие используется уже тогда, когда цель найдена и нужно подготовиться к выстрелу.

На что смотреть при выборе тепловизора

Если нужно понять, какой тепловизор выбрать, начните с короткого чек-листа. Сначала определите задачу прибора, затем смотрите на объектив, сенсор, чувствительность NETD, совместимость с оружием и дополнительные функции.

Какие дополнительные функции действительно полезны

Из дополнительных функций особенно полезен дальномер: из-за более плоской тепловизионной картинки расстояние до объекта бывает трудно оценить на глаз. Также стоит обратить внимание на дисплей, тип аккумуляторов и цветовые палитры. Эти параметры не всегда определяют качество прибора, но сильно влияют на удобство в поле.

Главное — выбирать не по максимальному количеству функций, а по реальной задаче. Сначала назначение, объектив, сенсор и бюджет; потом дополнительные возможности.

Как пользоваться тепловизором на практике

С чего начать знакомство с прибором

Если вы раньше не пользовались тепловизором, начните с простого: возьмите несколько приборов с разными сенсорами и объективами и просто сравните картинку. Посмотрите, как меняется угол обзора, насколько по-разному выглядят объекты, как работает цифровой зум.

Простые эксперименты: стекло, палитры и зум

Отдельно можно провести простой эксперимент — посмотреть через стекло. Через обычное окно тепловизор не покажет привычную картинку: стекло для теплового излучения будет работать почти как преграда или зеркало.

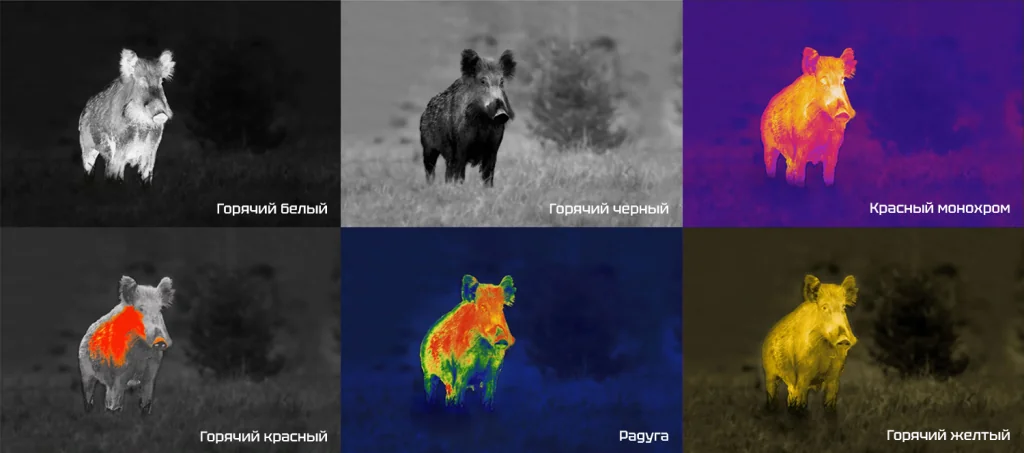

Попробуйте переключить цветовые палитры. В одних режимах горячие объекты отображаются белым, в других — чёрным, в третьих картинка раскрашивается в условные цвета. Это не просто декоративная функция: разные палитры удобны в разных условиях и под разные задачи.

Базовая настройка: диоптрии и резкость

Сначала включите тепловизор и дождитесь загрузки. Обычно для этого нужно нажать и удерживать кнопку питания.

Затем настройте диоптрийную коррекцию. Смотрите не на объект, а на служебные элементы на экране: сетку, цифры, значки меню. Нужно добиться, чтобы они были резкими именно для вашего глаза.

После этого выберите объект наблюдения и настройте резкость объектива. Здесь уже нужно фокусироваться на самой цели или на объекте, который находится примерно на нужной дистанции.

Дальше можно наблюдать, сравнивать приборы, менять палитры, включать зум и смотреть, как разные настройки влияют на картинку.

Сначала настройте экран под глаз, затем объектив под дистанцию — и только потом оценивайте изображение. Так сравнение приборов будет честнее и понятнее.
